TPE3 32-120 S-A-F-A-BQQE-CYB [99271531]
TPE3 32-120 S-A-F-A-BQQE-CYB [99271531]
Kan beschikbaarheid voor afhalen niet laden

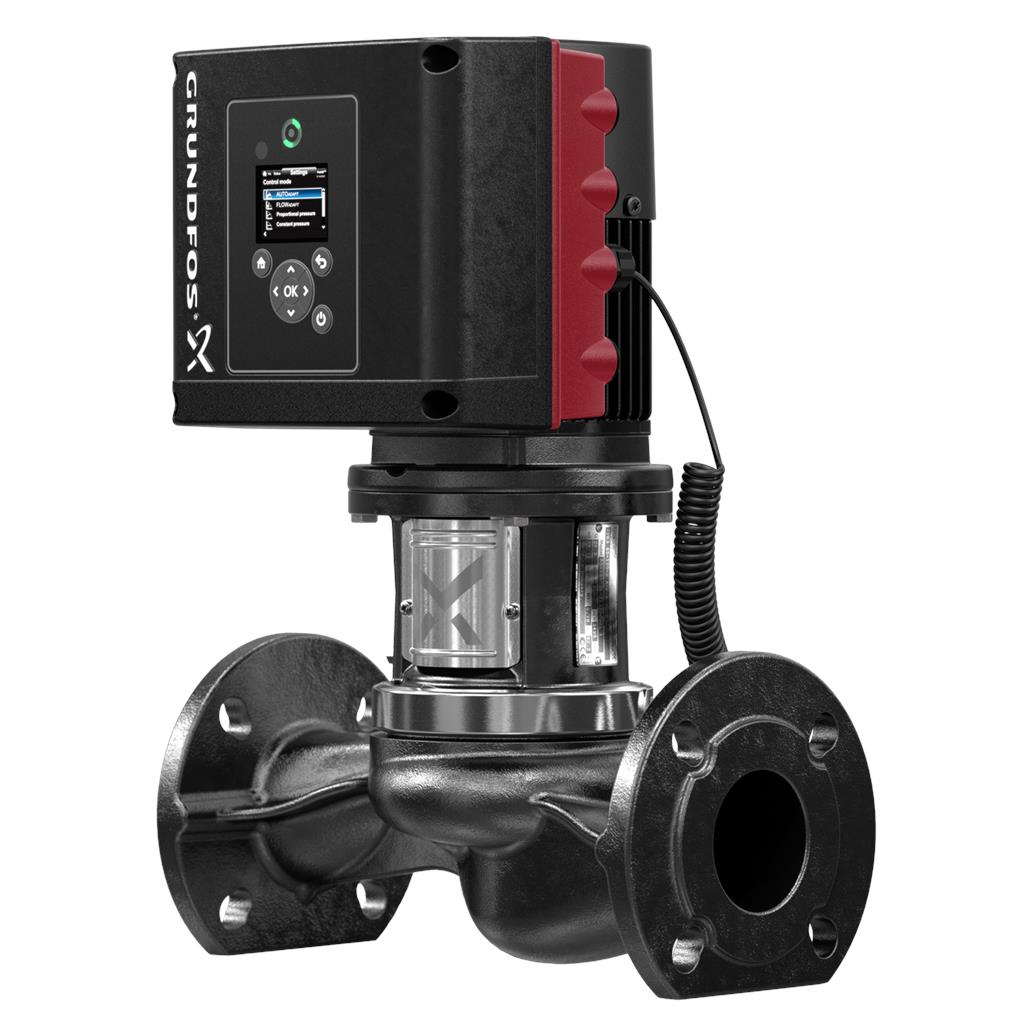

Enkeltraps, close-coupled, slakkenhuis pomp met in-lijn zuig- en perspoorten van identieke diameter. De pomp is van het "van bovenaf uittrekbaar" ontwerp, d.w.z. de motor, pompkop en waaier kunnen voor onderhoud of service worden verwijderd terwijl het pomphuis in het leidingwerk blijft. De asafdichting is conform EN 12756. Aansluiting van het leidingwerk via PN 16 DIN flenzen (EN 1092-2 en ISO 7005-2). De pomp is uitgerust met een ventilatorgekoelde, synchrone motor met permanente magneet. De motorefficiëncy wordt aangeduid als IE5, overeenkomstig IEC 60034-30-2. De motor omvat een frequentieregelaar en PI-regelaar in de motorklemmenkast. Hierdoor is een continu variabele regeling van het motortoerental mogelijk, hetgeen aanpassing van de prestaties op een bepaalde vereiste mogelijk maakt. De pomp is uitgerust met een gecombineerde temperatuur- en drukverschilopnemer.
Specs Table
| Regeling: | |
| Frequency converter: | Geïntegreerd |
| Vloeistof: | |
| Te verpompen medium: | Water |
| Bereik vloeistoftemperatuur: | -25 .. 120 °C |
| Medium temperatuur tijdens bedrijf: | 20 °C |
| Dichtheid: | 998.2 kg/m³ |
| Technisch: | |
| Toerental waarop de pompgegevens zijn gebaseerd: | 3600 omw/min |

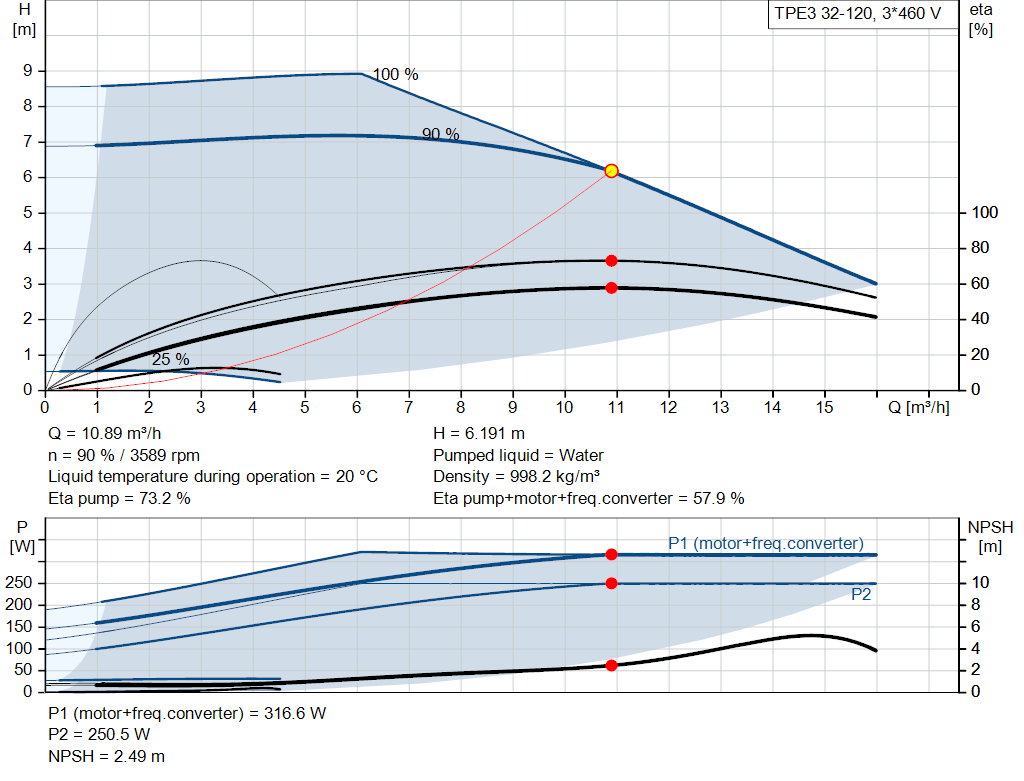

| Nominaal debiet: | 10.9 m³/u |
| Nominale opvoerhoogte: | 6.2 m |
| Werkelijke waaierdiameter: | 62 mm |
| Primaire asafdichting: | BQQE |
| Code voor asafdichting: | BQQE |
| Curve tolerantie: | ISO9906:2012 3B2 |
| Materialen: | |
| Pomphuis: | Gietijzer |
| Pomp behuizing: | EN-GJL-250 |
| Pomphuis: | ASTM class 35 |
| Waaier: | Composiet |
| PES+30% GF | |
| Installatie: | |
| Bereik van omgevingstemperatuur: | -20 .. 50 °C |
| Maximale bedrijfsdruk: | 16 bar |
| Max. druk bij toegestane temp: | 16 bar / 120 °C |
| Leidingaansluiting standaard: | EN 1092-2 |
| Type aansluiting: | DIN |
| Grootte van aansluiting: | DN 32 |
| Druktrap voor leidingaansluiting: | PN 16 |

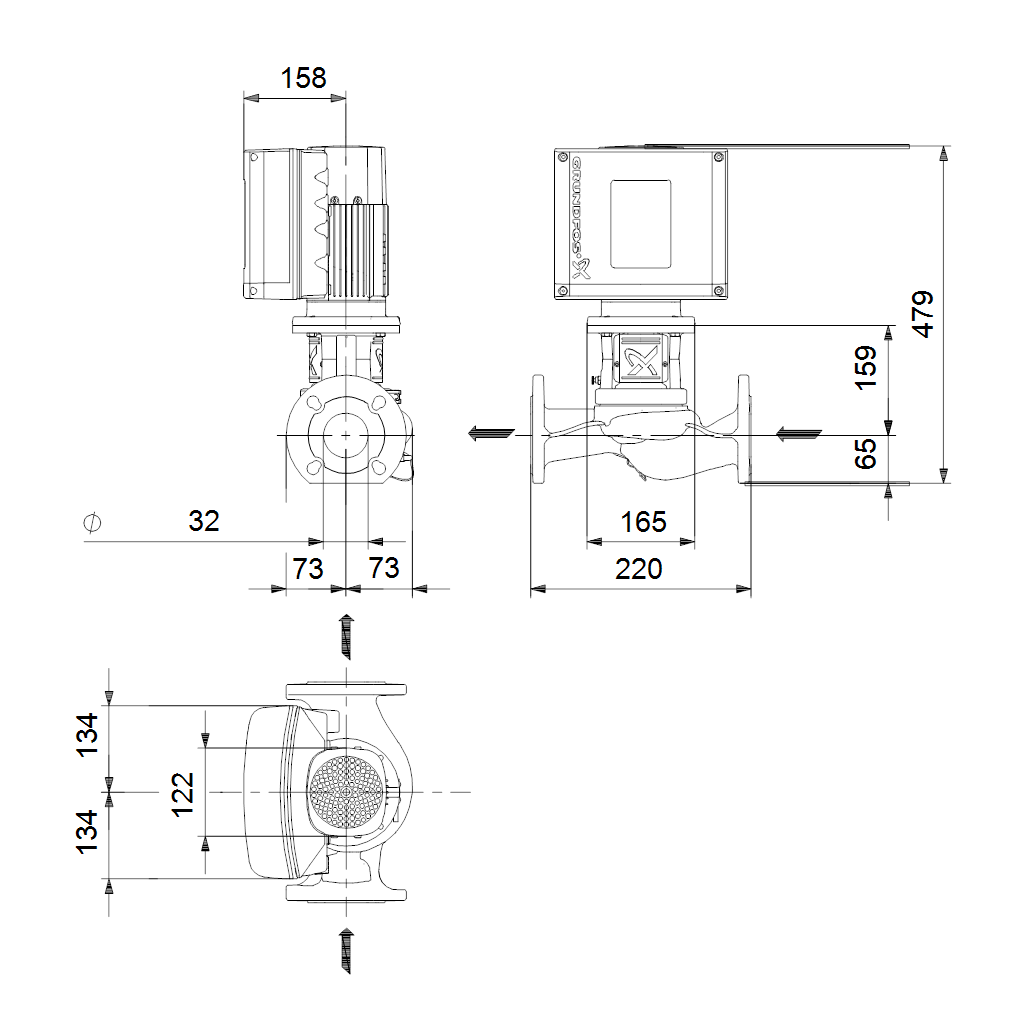

| Inbouwlengte: | 220 mm |
| Flensmaat van de motor: | 56C |
| Elektrische gegevens: | |

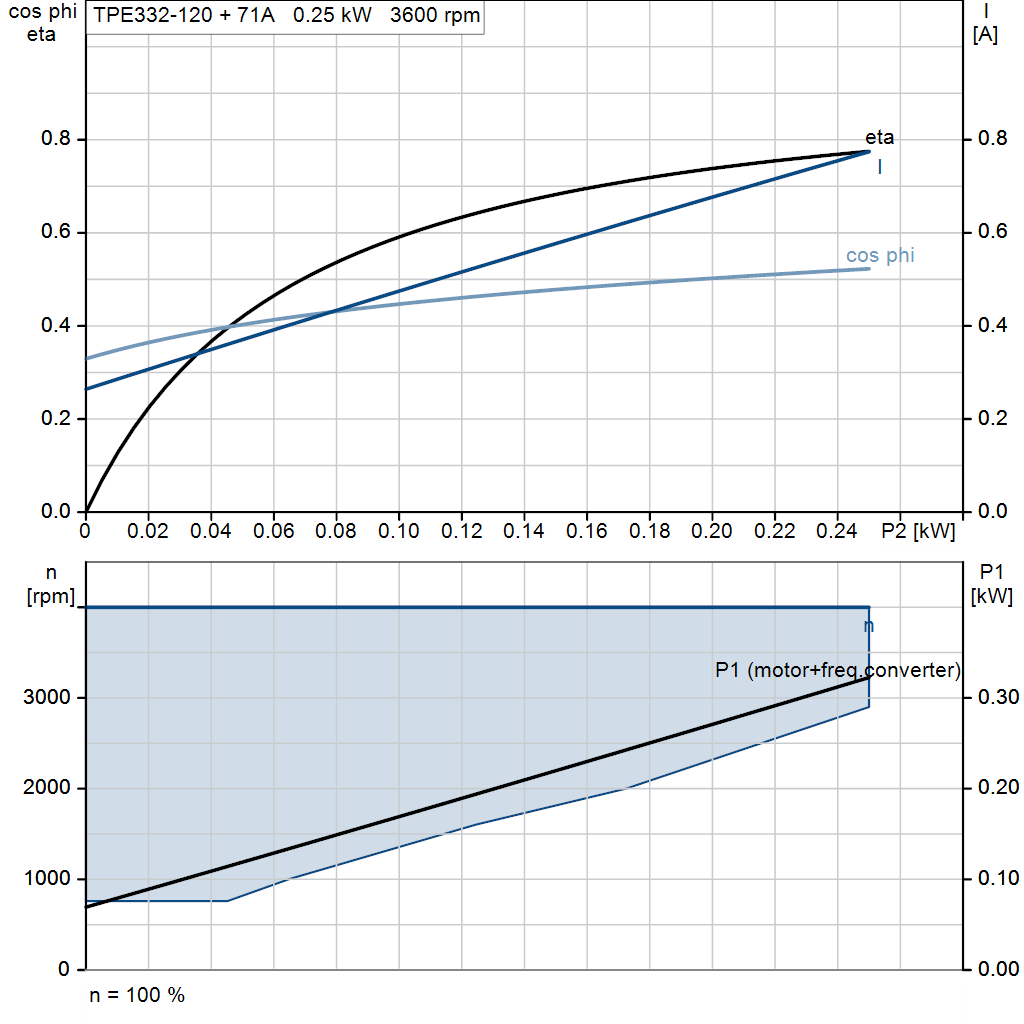

| Motortype: | 71A |
| Nominaal vermogen - P2: | 0.25 kW |
| Netfrequentie: | 50 / 60 Hz |
| Nominale spanning: | 3 x 380-500 V |
| Nominaalstroom: | 0.9-0.75 A |
| Cos phi - power factor: | 0.58-0.5 |
| Nominaal toerental: | 360-4000 omw/min |
| IE efficiëntieklasse: | IE5 |
| Motorrendement bij nominale belasting: | 81.2 % |
| Pooltal: | 0 |
| Dichtheidsklasse (IEC 34-5): | IP55 |
| Isolatie klasse (IEC 85): | F |
| Motor Nr.: | 99137997 |
| Overige: | |
| Minimale Efficiëntie Index, MEI ≥: | 0.70 |
| Netto gewicht: | 23.9 kg |
| Bruto gewicht: | 31.4 kg |
| Transportvolume: | 0.104 m³ |
| Danish VVS No.: | 381630120 |
| Land van herkomst: | HU |
| HS code: | 84137051 |
