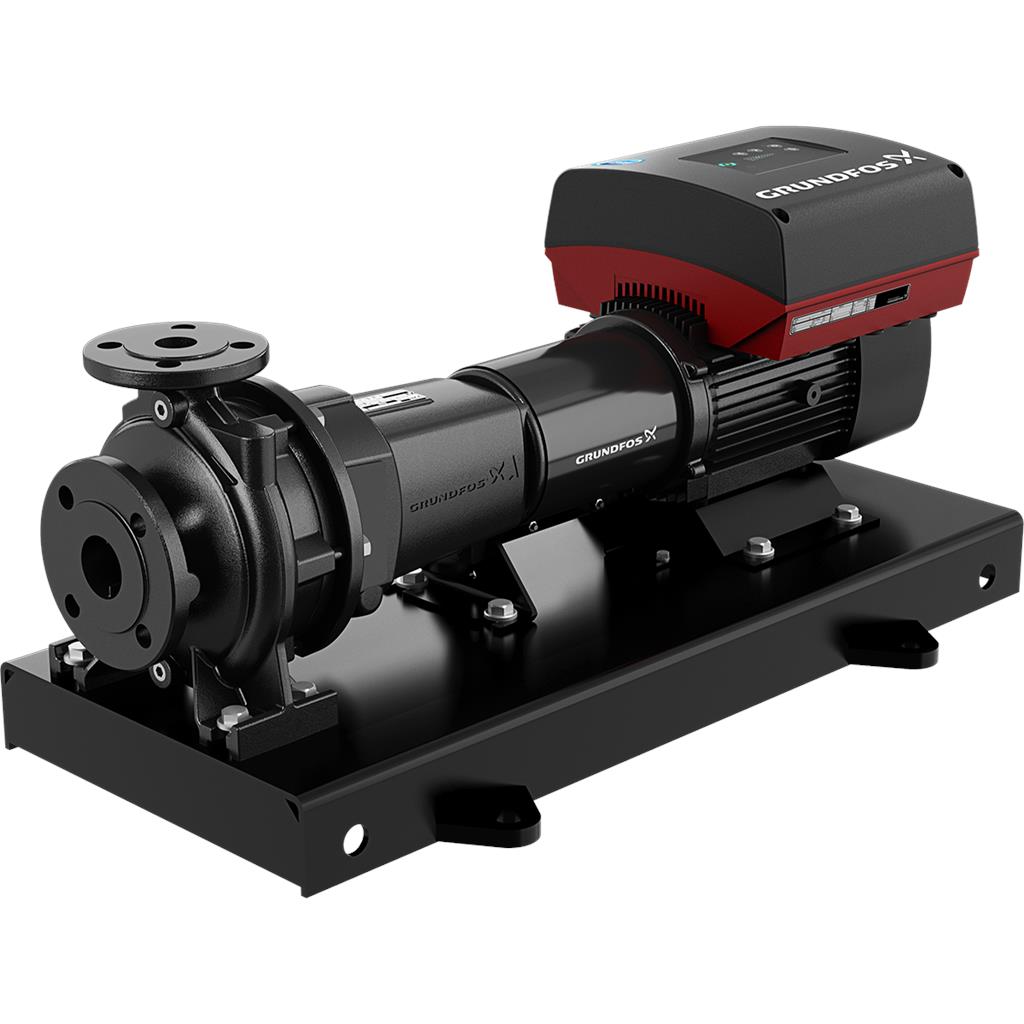

NKE 80-160/146 AA1F2AESBAQEHWA [99097239]
NKE 80-160/146 AA1F2AESBAQEHWA [99097239]
Kan beschikbaarheid voor afhalen niet laden
Niet zelfaanzuigende, eentraps centrifugaalpomp, ontworpen conform ISO 5199 met afmetingen en nominale prestaties conform EN 733. Flenzen zijn PN 16 met afmetingen overeenkomstig EN 1092-2. De pomp is voorzien van een axiale zuigpoort, een radiale perspoort en horizontale as. De pompen zijn van het 'back pull-out' type waarbij het mogelijk is om de motor, de koppeling, de lagerbeugel en de waaier te verwijderen zonder het pomphuis of het leidingwerk van zijn plaats te halen. De niet gebalanceerde rubberen balg is conform DIN EN 12756. De pomp is uitgerust met een op de voet gemonteerde, ventilatorgekoelde asynchrone motor met permanente magneet. Pomp en motor zijn gemonteerd op een gemeenschappelijk basisframe. De motor omvat een frequentieregelaar en PI-regelaar in de motorklemmenkast. Hierdoor is een continu variabele regeling van het motortoerental mogelijk, hetgeen aanpassing van de prestaties op een bepaalde vereiste mogelijk maakt.
Specs Table
| Controls: | ||
| Frequency converter: | Built-in | |
| Pressure sensor: | N | |
| Liquid: | ||
| Pumped liquid: | Water | |
| Liquid temperature range: | 0 .. 120 °C | |
| Selected liquid temperature: | 20 °C | |
| Density: | 998.2 kg/m³ | |
| Technical: | ||

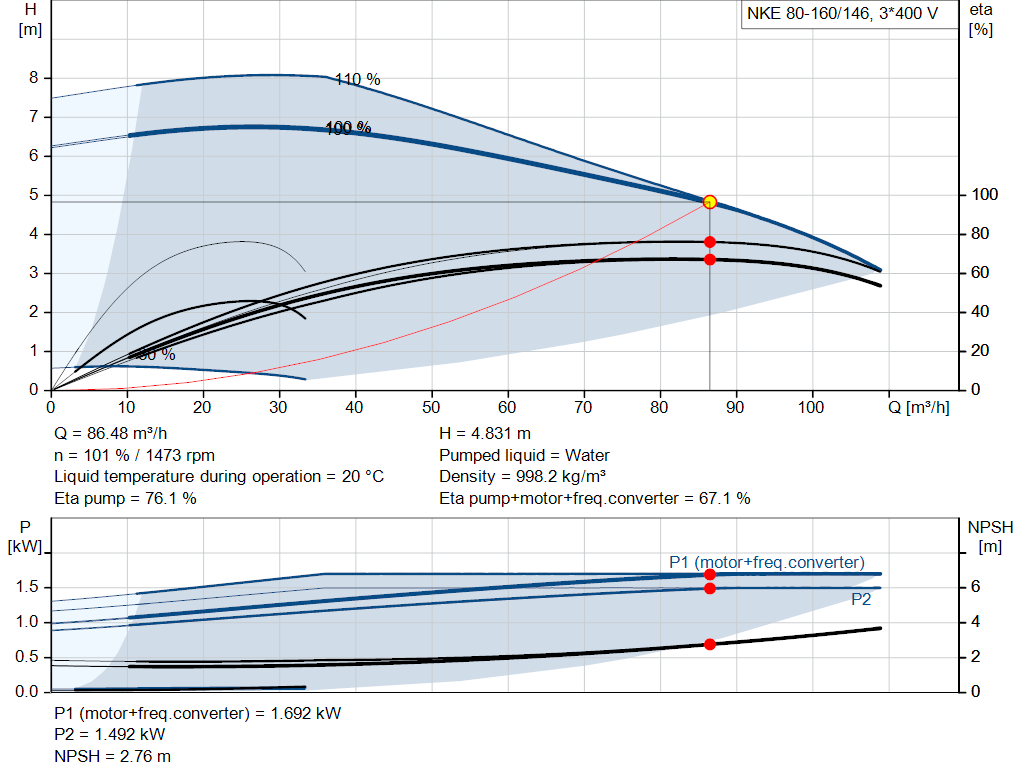

| Pump speed on which pump data are based: | 1470 rpm | |
| Rated flow: | 86.48 m³/h | |
| Pump with motor (Yes/No): | Y | |
| Rated head: | 4.831 m | |
| Actual impeller diameter: | 146 mm | |
| Nominal impeller diameter: | 160 | |
| Primary shaft seal: | BAQE | |
| Code for shaft seal: | BAQE | |
| Mechanical seal type: | Single | |
| Curve tolerance: | ISO9906:2012 3B2 | |
| Bearing design: | Standard | |
| Materials: | ||
| Pump housing: | Cast iron | |
| EN-GJL-250 | ||
| ASTM class 35 | ||
| Wear ring: | Brass | |
| Impeller: | Cast iron | |
| EN-GJL-200 | ||
| ASTM class 30 | ||
| Internal pump house coating: | CED | |
| Shaft: | Stainless steel | |
| EN 1.4301 | ||
| AISI 304 | ||
| Installation: | ||
| Range of ambient temperature: | -20 .. 50 °C | |
| Maximum operating pressure: | 16 bar | |
| Pipe connection standard: | EN 1092-2 | |
| Type of inlet connection: | DIN | |
| Type of outlet connection: | DIN | |
| Size of inlet connection: | DN 100 | |
| Size of outlet connection: | DN 80 | |
| Pressure rating for connection: | PN 16 | |
| Coupling type: | Flexible w/o spacer | |
| Base frame design: | EN/ISO | |
| Code for base frame: | 5 ST | |
| Grouting (Yes/No): | N | |

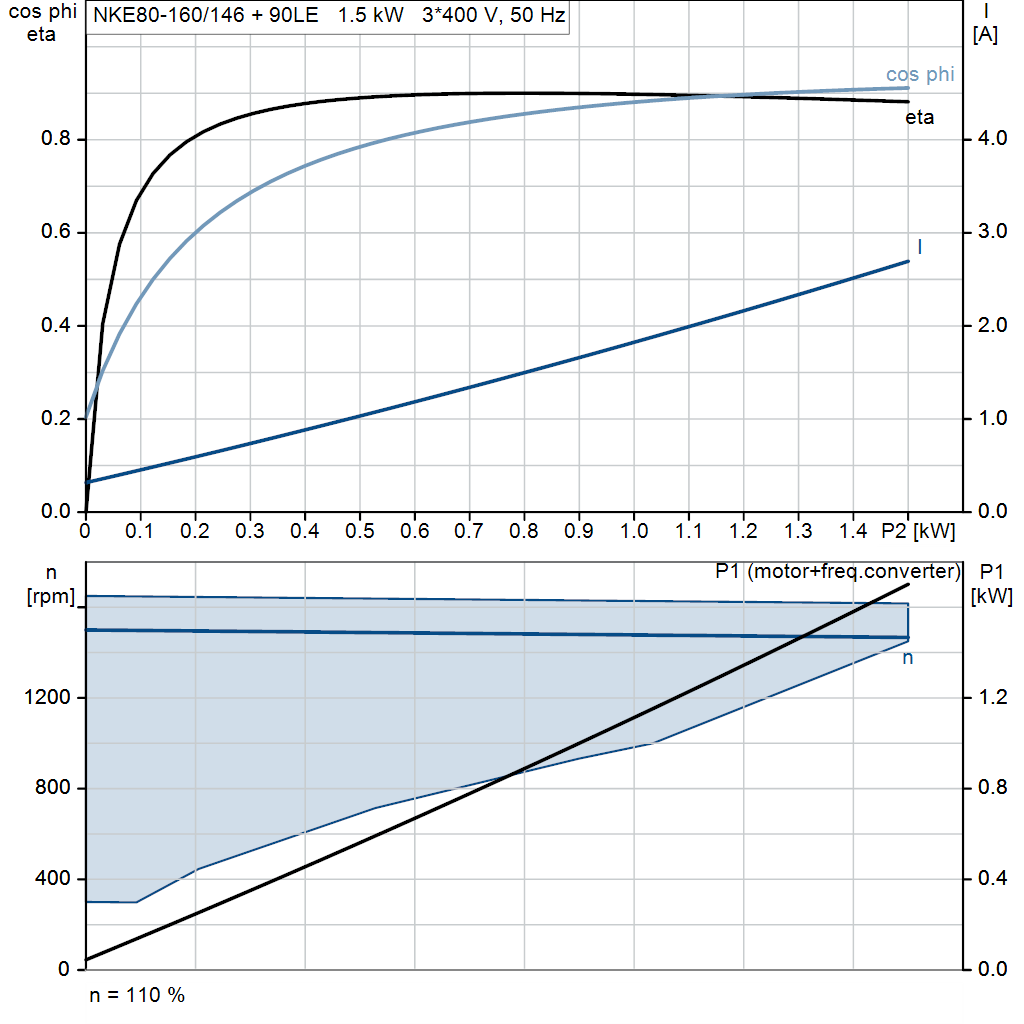

| Electrical data: | ||
| Motor type: | 90LE | |
| Rated power - P2: | 1.5 kW | |
| Mains frequency: | 50 Hz | |
| Rated voltage: | 3 x 380-500 V | |
| Rated current: | 2.9-2.5 A | |
| Cos phi - power factor: | 0.93 | |
| Rated speed: | 180-2000 rpm | |
| IE Efficiency class: | IE5 | |
| Motor efficiency at full load: | 88 % | |
| Number of poles: | 4 | |
| Enclosure class (IEC 34-5): | IP55 | |
| Insulation class (IEC 85): | F | |
| Motor No: | 99305879 | |
| Bearing insulation type N-end: | Steel Bearing | |
| Others: | ||
| Minimum efficiency index, MEI ≥: | 0.70 | |
| Net weight: | 142 kg | |
| Gross weight: | 163 kg | |
| Shipping volume: | 0.44 m³ | |
| Country of origin: | HU | |
| Custom tariff no.: | 84137059 | |
| Language on pump nameplate: | GB | |
