NK 32-125.1/140 AA2F2AESBAQEDW3 [96594440]
NK 32-125.1/140 AA2F2AESBAQEDW3 [96594440]
Kan beschikbaarheid voor afhalen niet laden

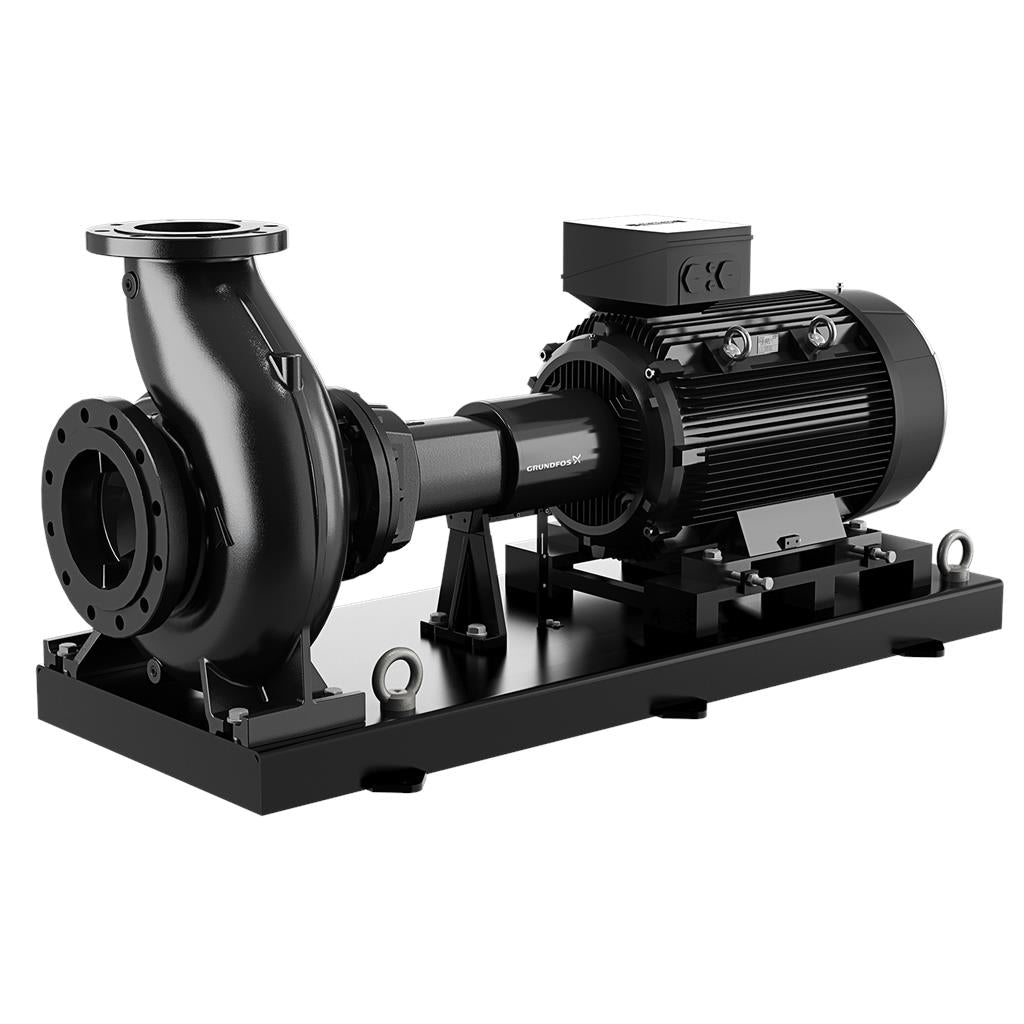

Niet zelfaanzuigende, eentraps centrifugaalpomp, ontworpen conform ISO 5199 met afmetingen en nominale prestaties conform EN 733. Flenzen zijn PN 16 met afmetingen overeenkomstig EN 1092-2. De pomp is voorzien van een axiale zuigpoort, een radiale perspoort en horizontale as. De pompen zijn van het 'back pull-out' type waarbij het mogelijk is om de motor, de koppeling, de lagerbeugel en de waaier te verwijderen zonder het pomphuis of het leidingwerk van zijn plaats te halen. De niet gebalanceerde rubberen balg is conform DIN EN 12756. De pomp is uitgerust met een op de voet gemonteerde, ventilatorgekoelde asynchrone motor. Pomp en motor zijn gemonteerd op een gemeenschappelijk basisframe.
Specs Table
| Regeling: | |
| Frequency converter: | NONE |
| Druksensor: | N |
| Vloeistof: | |
| Te verpompen medium: | Water |
| Bereik vloeistoftemperatuur: | 0 .. 120 °C |
| Medium temperatuur tijdens bedrijf: | 20 °C |
| Dichtheid: | 998.2 kg/m³ |
| Technisch: | |

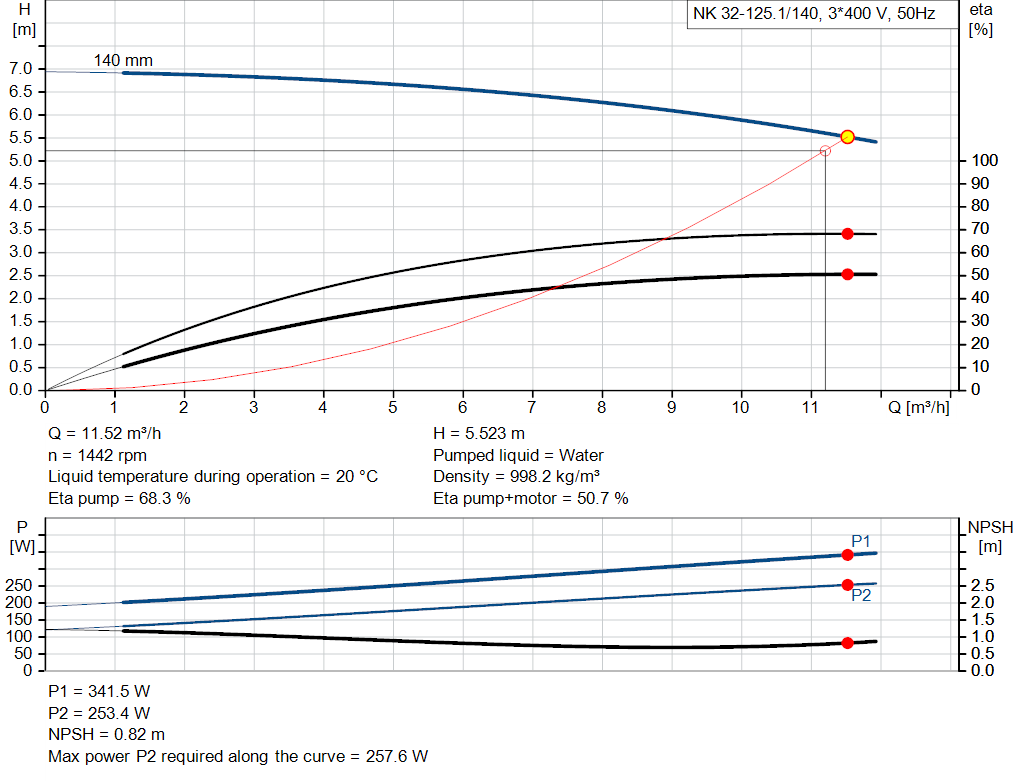

| Toerental waarop de pompgegevens zijn gebaseerd: | 1400 omw/min |
| Nominaal debiet: | 11.2 m³/u |
| Pomp met motor: | Y |
| Nominale opvoerhoogte: | 5.22 m |
| Werkelijke waaierdiameter: | 140 mm |
| Nominale waaierdiameter: | 125.1 |
| Primaire asafdichting: | BAQE |
| Code voor asafdichting: | BAQE |
| Type mechanische asafdichting: | Single |
| Curve tolerantie: | ISO9906:2012 3B2 |
| Lager ontwerp: | Standaard |
| Materialen: | |
| Pomphuis: | Gietijzer |
| Pomp behuizing: | EN-GJL-250 |
| Pomphuis: | ASTM class 35 |
| Slijtring: | Brass |
| Waaier: | Gietijzer |
| EN-GJL-200 | |
| ASTM class 30 | |
| Interne coating pomphuis: | CED |
| As: | Stainless steel |
| EN 1.4301 | |
| AISI 304 | |
| Installatie: | |
| Maximum omgevingstemperatuur: | 40 °C |
| Maximale bedrijfsdruk: | 16 bar |
| Leidingaansluiting standaard: | EN 1092-2 |
| Type zuig aansluiting: | DIN |
| Type persaansluiting: | DIN |
| Maat van de zuigaansluiting: | DN 50 |
| Maat van de persaansluiting: | DN 32 |
| Druktrap voor leidingaansluiting: | PN 16 |
| Type koppeling: | Flexible w/spacer |
| Base frame design: | EN/ISO |
| Code for base frame: | 2 |
| Grouting (Yes/No): | N |

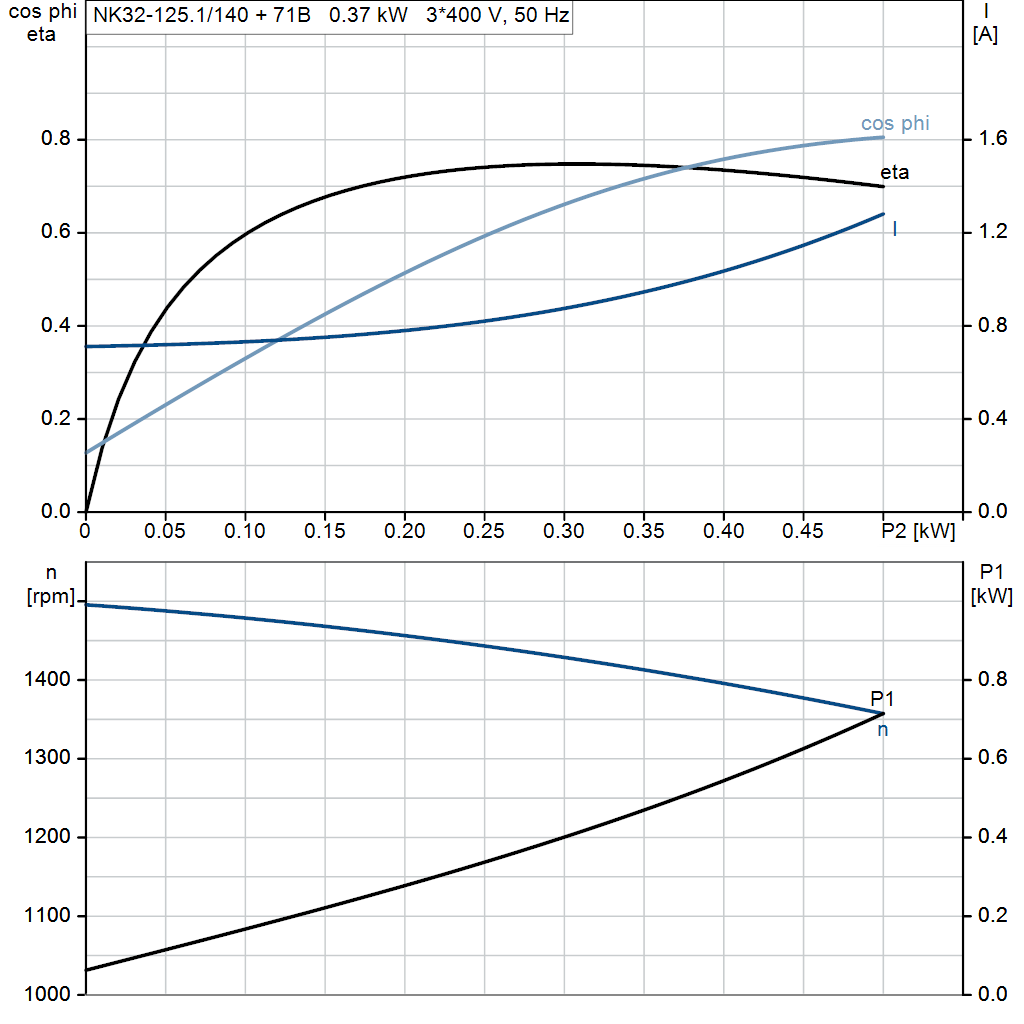

| Elektrische gegevens: | |
| Motortype: | 71B |
| Nominaal vermogen - P2: | 0.37 kW |
| Netfrequentie: | 50 Hz |

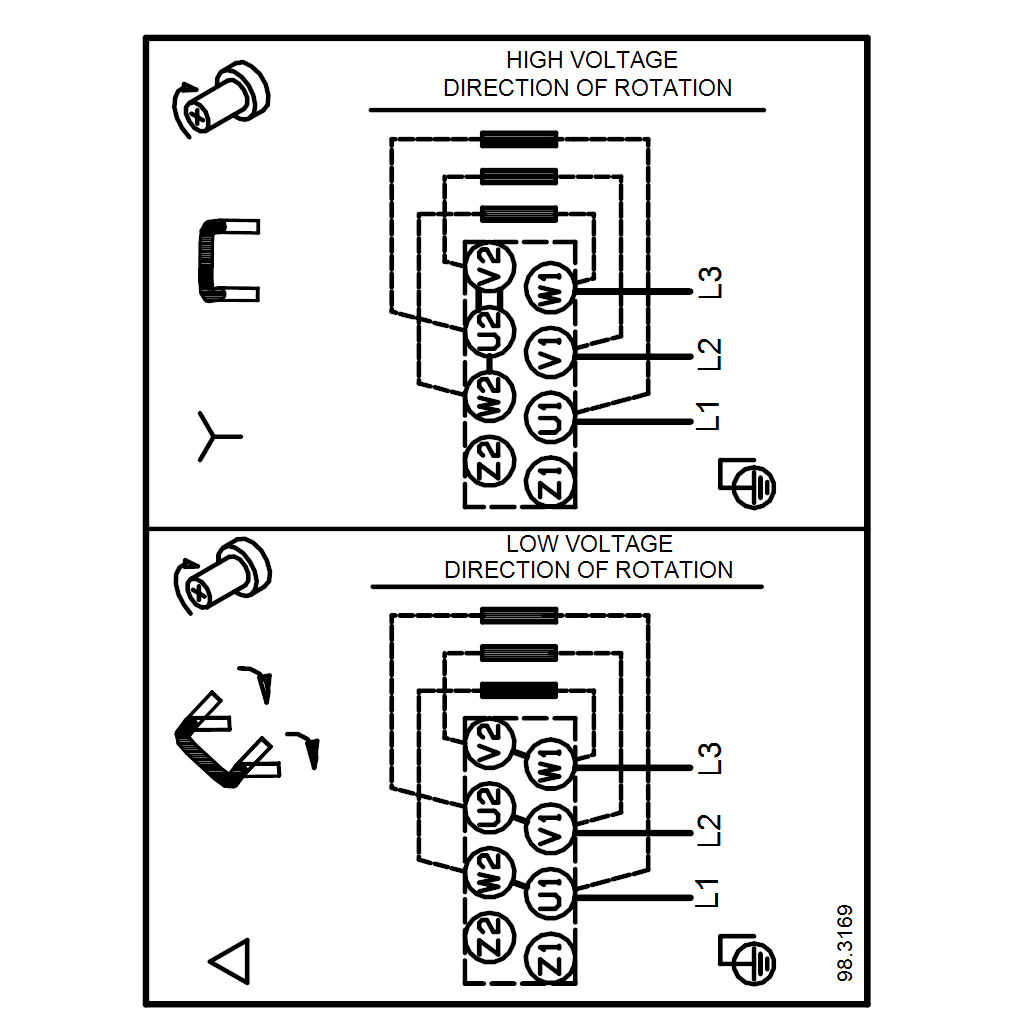

| Nominale spanning: | 3 x 220-240D/380-415Y V |
| Nominaalstroom: | 1,80-1,83/1,04-1,06 A |
| Startstroom: | 390-430 % |
| Cos phi - power factor: | 0.78-0.69 |
| Nominaal toerental: | 1390-1410 omw/min |
| IE efficiëntieklasse: | IE2 |
| Motorrendement bij nominale belasting: | 72.8-73.1 % |
| Motor efficientie bij 3/4 vermogen: | 75.6-72.9 % |
| Motor efficientie bij half vermogen: | 73.8-67.8 % |
| Pooltal: | 4 |
| Dichtheidsklasse (IEC 34-5): | 55 Dust/Jetting |
| Isolatie klasse (IEC 85): | F |
| Motor Nr.: | 99957666 |
| Bearing insulation type N-end: | Steel Bearing |
| Overige: | |
| Minimale Efficiëntie Index, MEI ≥: | 0.70 |
| Netto gewicht: | 78.3 kg |
| Bruto gewicht: | 91.9 kg |
| Transportvolume: | 0.249 m³ |
| Land van herkomst: | HU |
| HS code: | 84137059 |
| Taal op pompnaamplaat: | GB |
