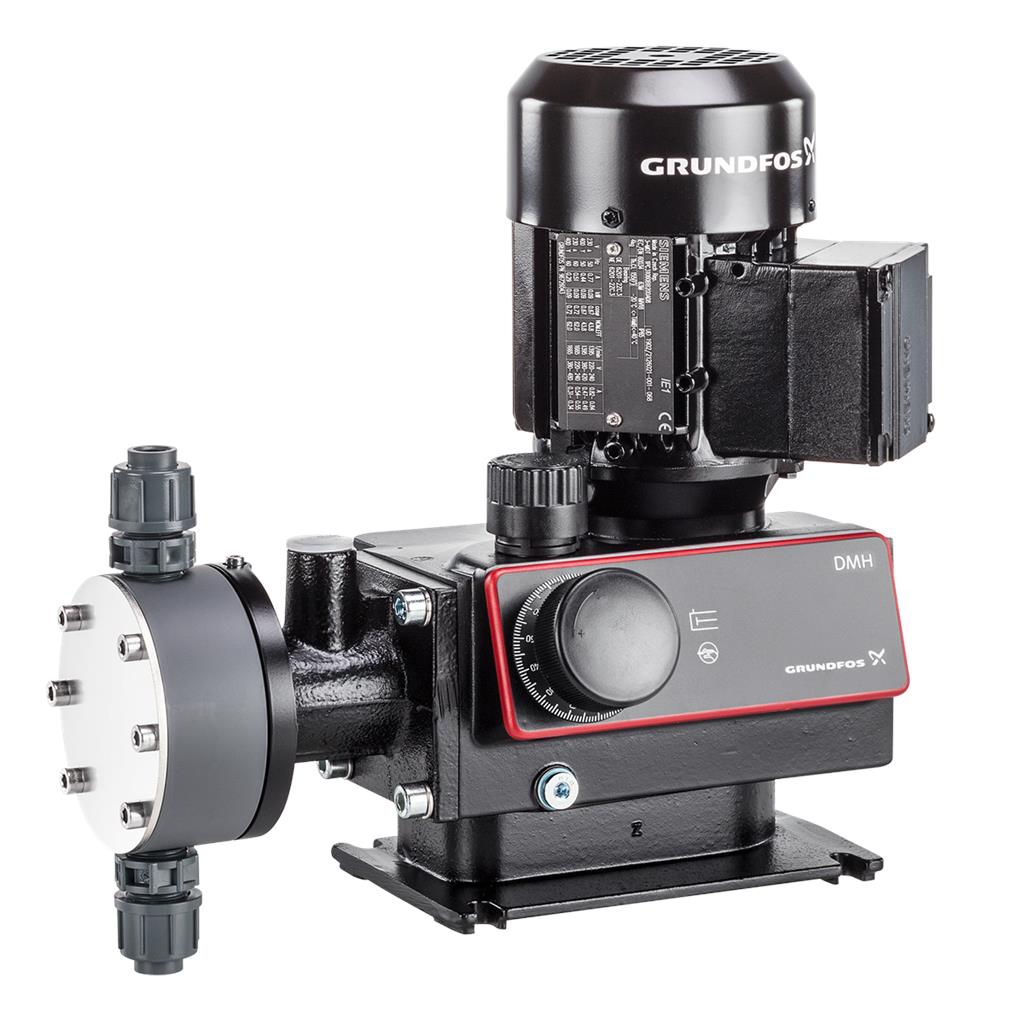

DMH 37-10 B-PVC/V/C-X-E1U2U2XEMAG [99587792]

DMH 37-10 B-PVC/V/C-X-E1U2U2XEMAG [99587792]

Grundfos
€4.167,24 EUR
€5.209,05 EUR €4.167,24 EUR
Aanbieding Uitverkocht
Belastingen inbegrepen. Verzendkosten worden berekend bij de checkout.
Prijs (ex BTW): €3.444,00

De pomp van de DMH-serie is een veelzijdige verdringer-membraan-doseerpomp.

Het membraan is hydraulisch gekoppeld via een nauwkeurig tandwiel-excenter-tapet-systeem aan een zeer efficiënte AC-motor. De doseercapaciteit wordt aangepast door de slaglengte bij de slaginstelknop te variëren in de verhouding 1 op 10.

Het assortiment is zeer veelzijdig, het omvat een breed stroombereik en biedt een verscheidenheid aan doseerkoppen, materialen en accessoires. Klanten over de hele wereld hebben jarenlang probleemloos kunnen werken met hun DMH-pompen.

De Grundfos DMH-serie is een serie extreem sterke, robuuste pompen voor toepassingen die een betrouwbare doseercapaciteit vereisen, zoals procestechniek.

Het liquid end is samengesteld uit:

  • Doseerkop
  • PTFE-diafragma
  • Kogelkranen

Andere mogelijkheden:

  • Robuuste industriële pomp met aluminium of gietijzeren behuizing
  • Eenvoudig te installeren en te bedienen ontwerp
  • PTFE-diafragma met lange levensduur
  • Optimale capaciteit en schaalverdeling van de slagfrequentie
  • Doseerstroomvariatie ± 1,5% (FS), lineariteit ± 2% (FS)

Geldt alleen voor pompen met: ATEX-certificering
De doseerpomp DMH 25x is gecertificeerd volgens de ATEX-richtlijn RL 94/9 / EC voor niet-elektrische bedrijfsvoorzieningen. De motorversies EEx e en EEx de gedefinieerd door Grundfos zijn gecertificeerd door de fabrikanten volgens ATEX-richtlijnen voor elektrische voedingen. Het typeplaatje van de motor is gemarkeerd volgens ATEX. De ATEX-goedgekeurde DMH-pompen zijn verkrijgbaar in verschillende configuraties - sommige kunnen worden gebruikt voor het doseren van brandbare vloeistoffen.

Elektronica kenmerken:
Geldt alleen voor pompen met besturingsvariant: AR
Etron Profi microprocessor elektronica, direct aangesloten op motor:

  • Slagfrequentie instelbaar van 1 slag / min tot maximale slagfrequentie
  • Pulsbesturing met vermenigvuldiger en deler
  • Analoge signaalregeling 0 / 4-20 mA
  • Niveauregeling met ingang voor twee niveausignalen.
  • Pulse, analoge en externe aan / uit-ingang
  • Analoge uitgang
  • Alarmrelaisuitgang
    • Stroke output
    • Ingang voor doseercontroller en membraanbewakingssensor

Geldt alleen voor pompen met besturingsvariant: D3; D6

  • Automatische aanpassing van de slaglengte via directe aansturing of mA-ingangssignaal
  • Voor verdere specificaties zie servomotor

Specs Table

Controls:
Type of connector:No plug
Type of control variant:Standard
Frequency converter:Not prepared for VFD
Liquid:
Pumped liquid:Water
Liquid temperature range:0 .. 40 °C
Selected liquid temperature:20 °C
Density:998.2 kg/m³
Technical:
Nominal flow rate at 50 Hz:37 l/h
Number of dosing heads:1
Approvals:CE,EAC,CNROHSEX
Non return valve type, inlet pump 1:Standard
Non return valve type, outlet pump 1:Standard
Max viscosity:100 mPas
Materials:
Pump housing:Aluminium
Dosing head, pump 1:Plastic
 PVC
Valve ball:Ceramic
 Al2O3
Valve seat:Rubber
 FKM
Valve gasket:FKM
 Rubber
Installation:
Max operating pressure at 50 Hz:10 bar
Maximum permissible inlet pressure:8 bar
Type of inlet connection:Connection pack
Type of outlet connection:Connection pack
Size of inlet connection:4/6, 6/9, 6/12, 9/12
Size of outlet connection:4/6, 6/9, 6/12, 9/12
Electrical data:
Power input P1:0.09 kW
Mains frequency:50 Hz
Max. frequency:50 Hz
Rated voltage:3 x 230/400 V
Enclosure class (IEC 34-5):IP65
Cable included (Yes/No):N
Power plug:No plug
Others:
Net weight:12 kg
Gross weight:23.3 kg
Shipping volume:0.156 m³
Diaphragm Leakage Detection:N
Country of origin:DE
Custom tariff no.:84135040
