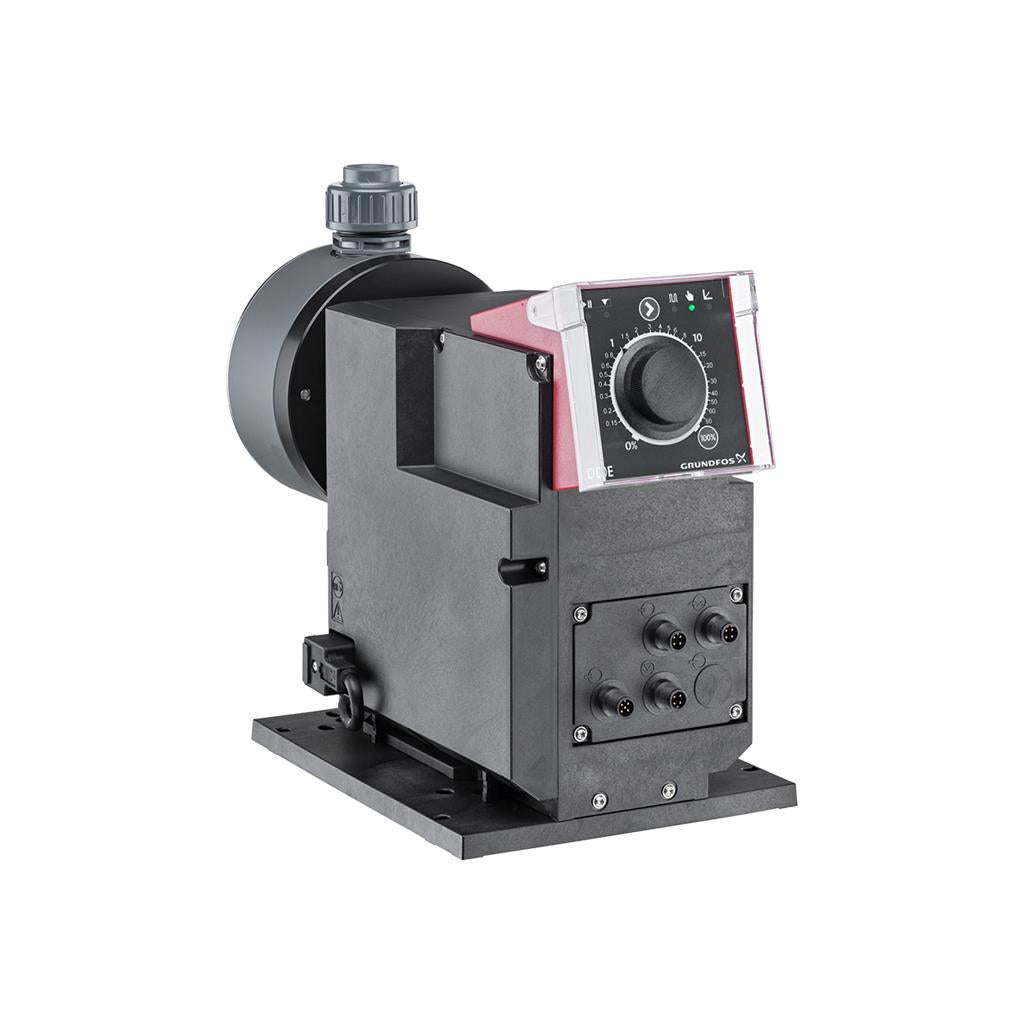

• productimage

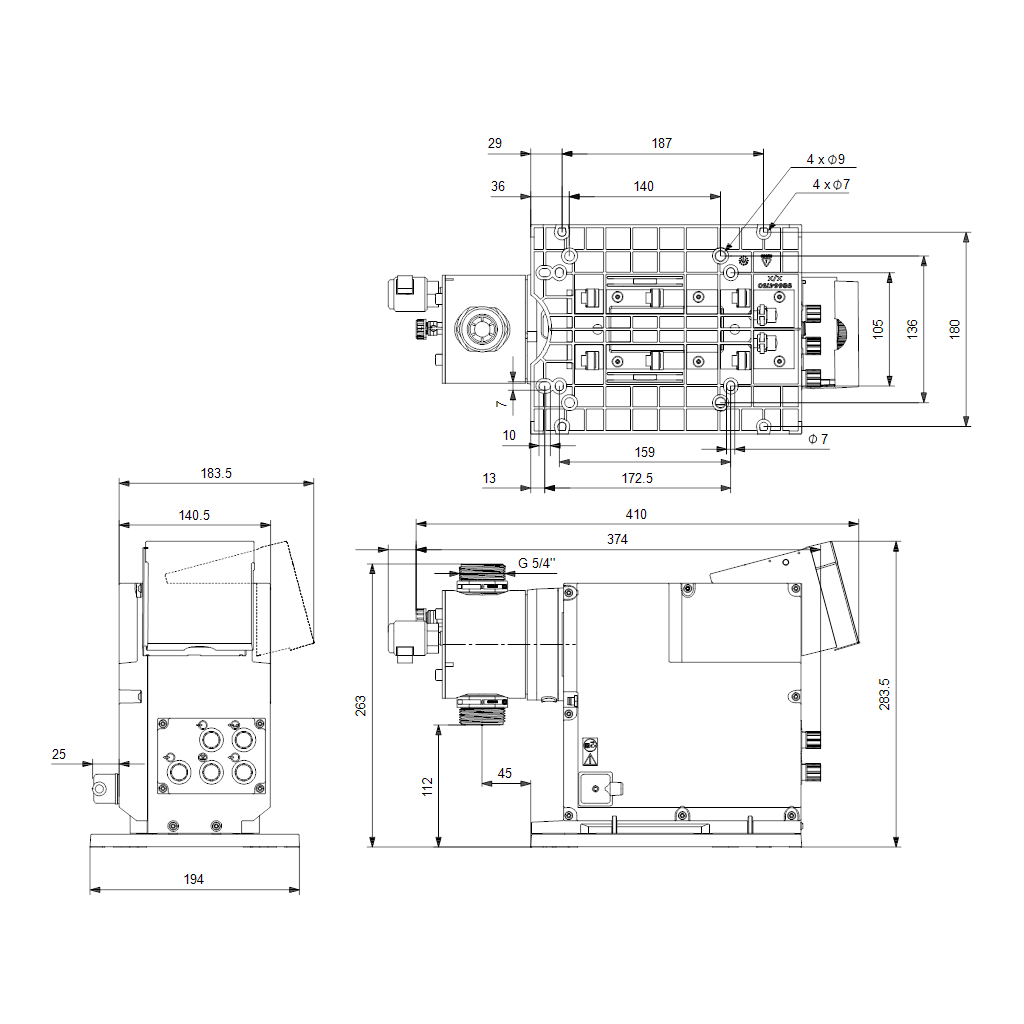

  • dimdrawingimage

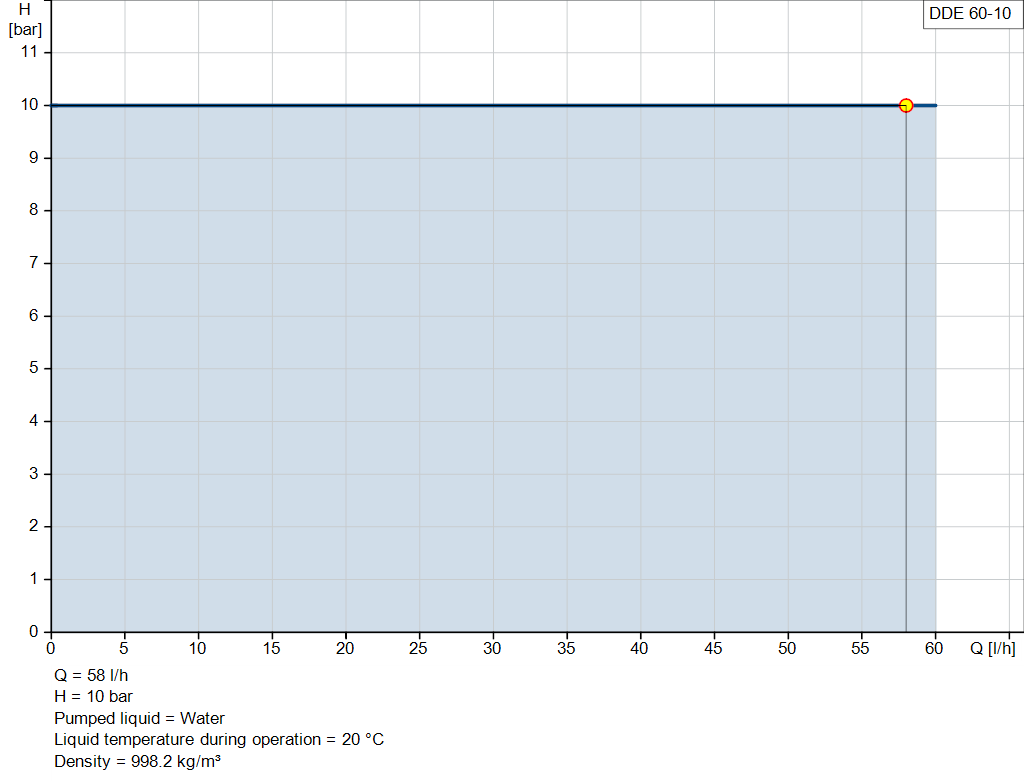

  • pumpcurve
1 3

DDE 60-10 AR-PV/T/C-F-31U3U3FG [99159338]

DDE 60-10 AR-PV/T/C-F-31U3U3FG [99159338]

Grundfos
€6.157,45 EUR
€7.696,81 EUR €6.157,45 EUR
Aanbieding Uitverkocht
Belastingen inbegrepen. Verzendkosten worden berekend bij de checkout.
Prijs (ex BTW): €5.088,80

De SMART Digital DDE is een compacte verdringerpomp met membraan-doseerpomp met snelheidsvariabele aandrijving (PMS-motor) en intelligente besturingselektronica met minimaal energieverbruik. De SMART Digital Dosing-serie werkt op volle slaglengte om een ​​optimale nauwkeurigheid, priming en afzuiging te garanderen, zelfs voor het ontgassen van vloeistoffen. De duur van elke afvoerslag varieert afhankelijk van de ingestelde capaciteit, wat resulteert in een optimale gelijkmatige en continue afvoerstroom. De montageplaat maakt snelle installatie en service mogelijk. De bedieningskubus kan eenvoudig naar voren, naar links of naar rechts worden gedraaid. De doseercapaciteit kan worden aangepast door middel van een instelknop op een logaritmische schaal van 0,1-100%. De bedieningselementen zijn beschermd door een transparant deksel.

De doseerkop is samengesteld uit:

  • Lange levensduur en universeel, chemisch bestendig volledig dubbel PTFE-diafragma.
  • Kogelkranen voor de hoogste doseringsnauwkeurigheid.
  • Ontluchtingsklep voor eenvoudig opstarten.

Bedrijfsmodi:

  • Handmatige dosering van 0,1 tot 100%.
  • Pulsbesturing (inclusief delerfunctie).
  • Analoge 4-20 mA-regeling (schaalbare maximale stroom)
Andere mogelijkheden:
  • 100% sleutel (maximale capaciteit), bijv. voor ontluchting.
  • Schakeltoets bedrijfsmodus tussen handmatig, puls en analoog.
  • Status-LED's voor puls, analoog en handmatig.

Signaal- ingangen / uitgangen:

  • Ingang voor puls, externe stop, analoog 4-20 mA.
  • Ingang voor leeg tank signaal.
  • Twee potentiaalvrije uitgangsrelais voor maximaal 30 V AC / DC (configureerbaar, bijv. Alarm, laag niveau, volledig slagsignaal en puls)

Specs Table

Controls:
Control variant:AR
Level control:YES
Analog input:0/4-20 MA
Pulse control:YES
Ext. Stop input:Yes
Output relays:Yes
Liquid:
Pumped liquid:Water
Liquid temperature range:0 .. 50 °C
Selected liquid temperature:20 °C
Density:998.2 kg/m³
Technical:
Max. Flow:60 l/h
Min flow:75 ml/h
Turn-down ratio:1:800
Approvals:CE,CSA-US,NSF61,EAC,RCM
Valve type:Standard
Maximum viscosity at 100 %:100 mPas
Maximum viscosity in slow mode 50 %:N/A mPas
Maximum viscosity in slow mode 25 %:N/A mPas
Accuracy of repeatability:5 %
Materials:
Dosing head:PVDF (Polyvinylidene fluoride)
Valve ball:Ceramic
 Al2O3
Gasket:PTFE
Installation:
Range of ambient temperature:0 .. 45 °C
Maximum operating pressure:10 bar
Type of inlet connection:Connection pack
Type of outlet connection:Connection pack
Installation set (Yes/No):NO
Installation type:No installation set
Size of inlet connection:19/27, 20/25
Size of outlet connection:19/27, 20/25
Max. Suction lift during operation:3 m
Max. Suction lift during priming:1.5 m
Electrical data:
Power input P1:62 W
Mains frequency:50 / 60 Hz
Rated voltage:1 x 100-240 V
Enclosure class (IEC 34-5):IP65 / TYPE 4X
Length of cable:1.5 m
Power plug:Schuko plug
Inrush current:70A at 240V (35A/100V) for 2ms
Others:
Net weight:6.13 kg
Gross weight:6.63 kg
Color:RED
Country of origin:FR
Custom tariff no.:84135040
