CRNE 5-12 B-CA-A-E-HQQE [93147881]
CRNE 5-12 B-CA-A-E-HQQE [93147881]
Kan beschikbaarheid voor afhalen niet laden

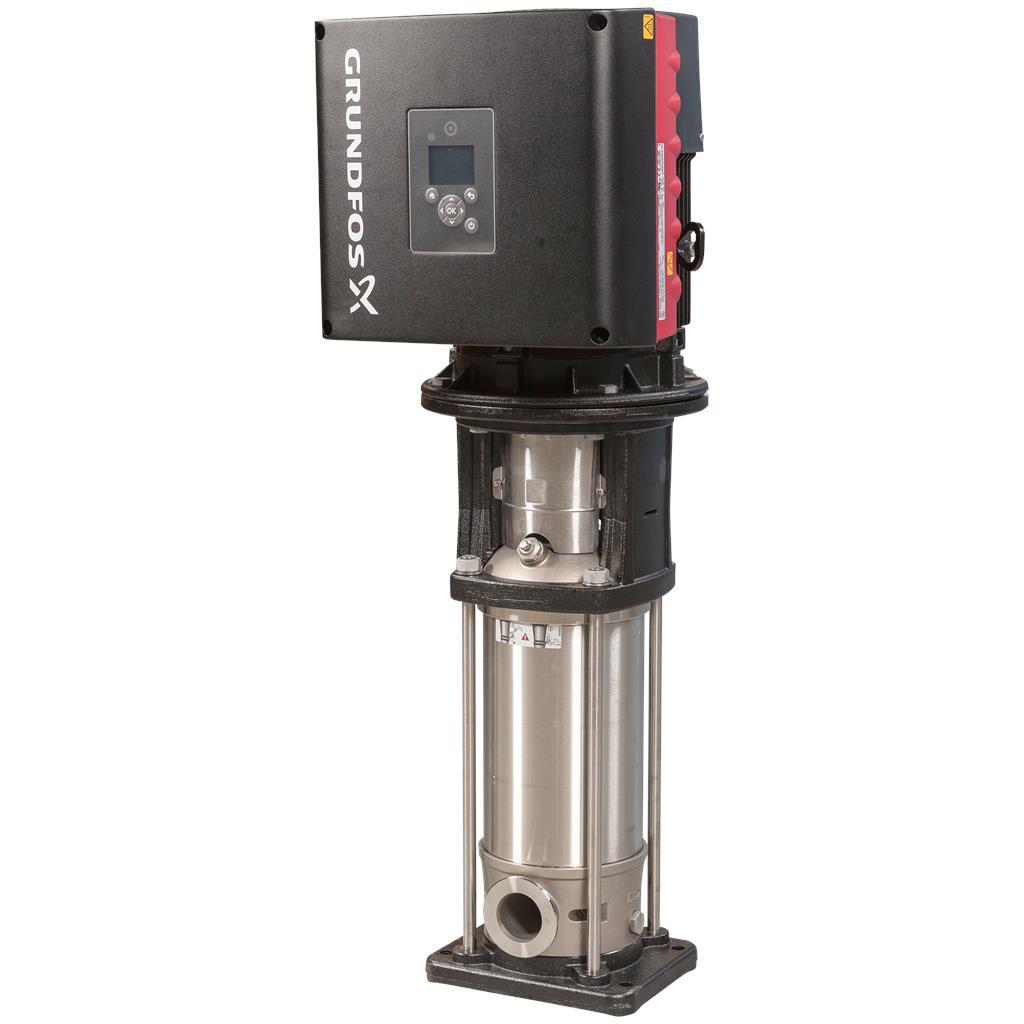

Verticale, meertraps centrifugaalpomp met zuig- en persopeningen op hetzelfde niveau (inline). Pompmaterialen in contact met de vloeistof zijn uitgerust in roestvaststaal van hoge kwaliteit. Een cartridgeasafdichting waarborgt een hoge betrouwbaarheid, veilige hantering en gemakkelijke service en toegankelijkheid. Krachtoverbrenging via een gedeelde koppeling. Aansluiting van het leidingwerk via FlexiClamps. De pomp is uitgerust met een 3-fase, ventilatorgekoelde synchrone motor met permanente magneet. De motorefficiëncy wordt aangeduid als IE5, overeenkomstig IEC 60034-30-2. De motor omvat een frequentieregelaar en PI-regelaar in de motorklemmenkast. Hierdoor is een continu variabele regeling van het motortoerental mogelijk, hetgeen aanpassing van de prestaties op een bepaalde vereiste mogelijk maakt. Een bedieningspaneel op de motorklemmenkast maakt de instelling mogelijk van het gewenste setpoint alsmede het instellen van de pomp op "Min." of "Max." bedrijf of op "Stop". De Grundfos Eye-indicator op het bedieningspaneel biedt een visuele indicatie van de pompstatus:
|
Specs Table
| Vloeistof: | |
| Te verpompen medium: | Water |
| Bereik vloeistoftemperatuur: | -20 .. 120 °C |
| Medium temperatuur tijdens bedrijf: | 20 °C |
| Dichtheid: | 998.2 kg/m³ |

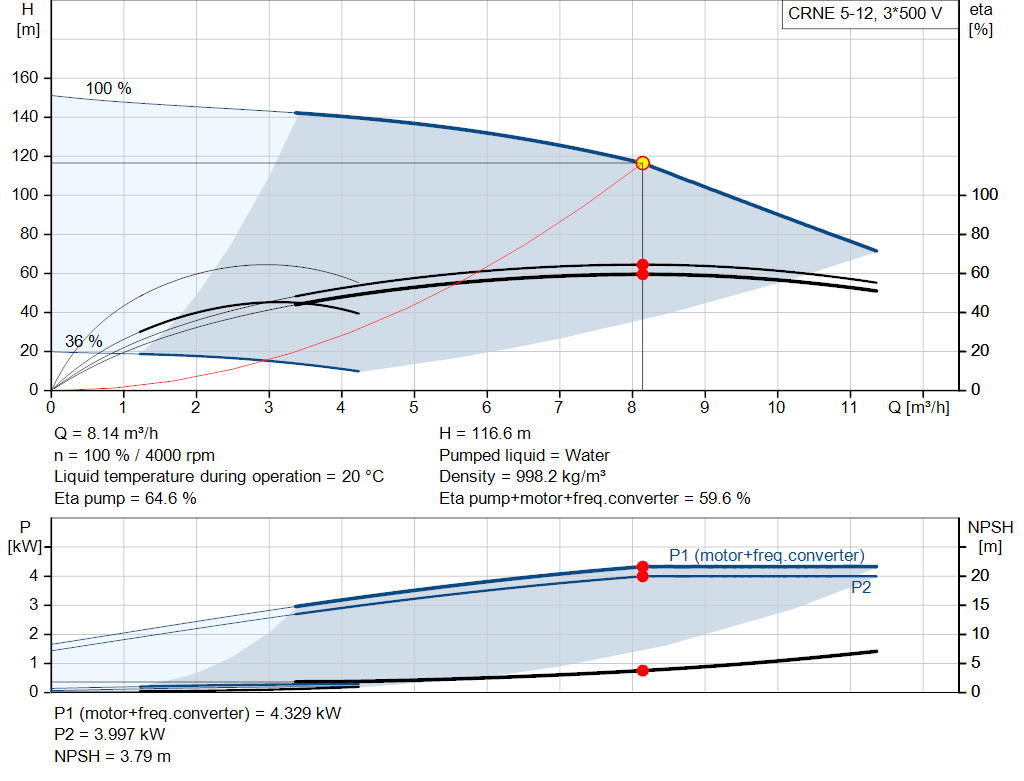

| Technisch: | |
| Toerental waarop de pompgegevens zijn gebaseerd: | 4000 omw/min |
| Nominaal debiet: | 8.14 m³/u |
| Nominale opvoerhoogte: | 116.6 m |
| Plaatsing: | Verticaal |
| Asafdichting arrangement: | Enkel |
| Primaire asafdichting: | HQQE |
| Code voor asafdichting: | HQQE |
| Goedkeuringen: | CE,EAC,UKCA,CURUS,SEPRO |
| Drinkwater keurmerk: | WRAS,ACS |
| Curve tolerantie: | ISO9906:2012 3B |
| Materialen: | |
| Pomphuis: | Roestvast staal |
| EN 1.4408 | |
| AISI 316 | |
| Waaier: | Roestvast staal |
| EN 1.4401 | |
| AISI 316 | |
| Lager: | SIC |
| Installatie: | |
| Maximum omgevingstemperatuur: | 50 °C |
| Maximale bedrijfsdruk: | 25 bar |
| Max. druk bij toegestane temp: | 25 bar / 120 °C |
| 25 bar / -20 °C | |
| Type aansluiting: | FlexiClamp |
| Maat van de zuigaansluiting: | DN 32 |
| 1 1/4 inch | |
| Maat van de persaansluiting: | DN 32 |
| 1 1/4 inch | |
| Druktrap voor leidingaansluiting: | PN 25 |
| Flensmaat van de motor: | FT130 |

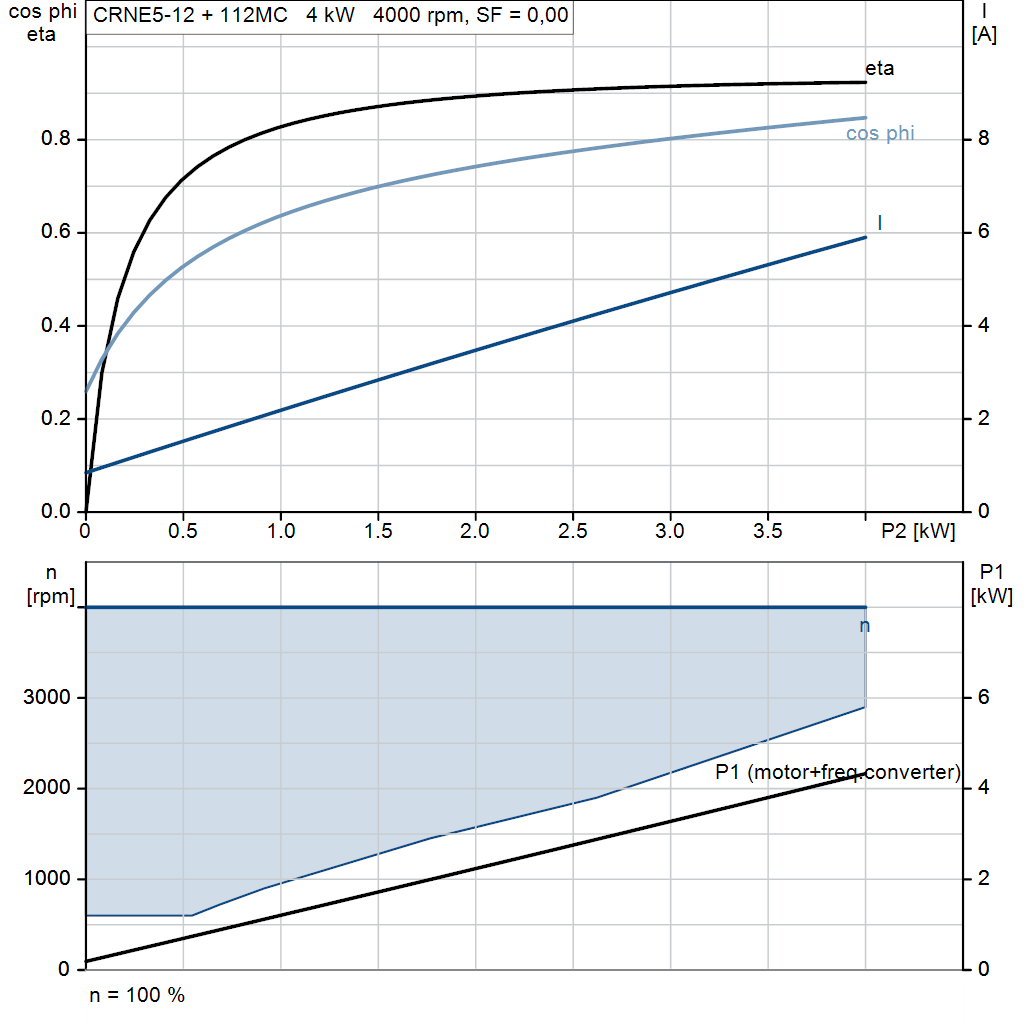

| Elektrische gegevens: | |
| Motor standaard: | IEC |
| Motortype: | 112MC |
| Nominaal vermogen - P2: | 4 kW |
| Vermogen (P2) benodigd voor pomp: | 4 kW |
| Over/undersize motor: | 1 step oversized motor |
| Netfrequentie: | 50 / 60 Hz |
| Nominale spanning: | 3 x 380-500 V |
| Service factor: | 0.00 |
| Nominaalstroom: | 7.60-6.20 A |
| Cos phi - power factor: | 0.92-0.87 |
| Nominaal toerental: | 360-4000 omw/min |
| IE efficiëntieklasse: | IE5 |
| Motorrendement bij nominale belasting: | 92.2 % |
| Dichtheidsklasse (IEC 34-5): | IP55 |
| Isolatie klasse (IEC 85): | F |
| Motor Nr.: | 92984046 |
| Regeling: | |
| Frequency converter: | Geïntegreerd |
| Druksensor: | N |
| Overige: | |
| Positie Klemmenkast: | 6 |
| Minimale Efficiëntie Index, MEI ≥: | 0.57 |
| Netto gewicht: | 42.4 kg |
| Bruto gewicht: | 63.4 kg |
| Transportvolume: | 0.234 m³ |
| Land van herkomst: | HU |
| HS code: | 84137075 |
