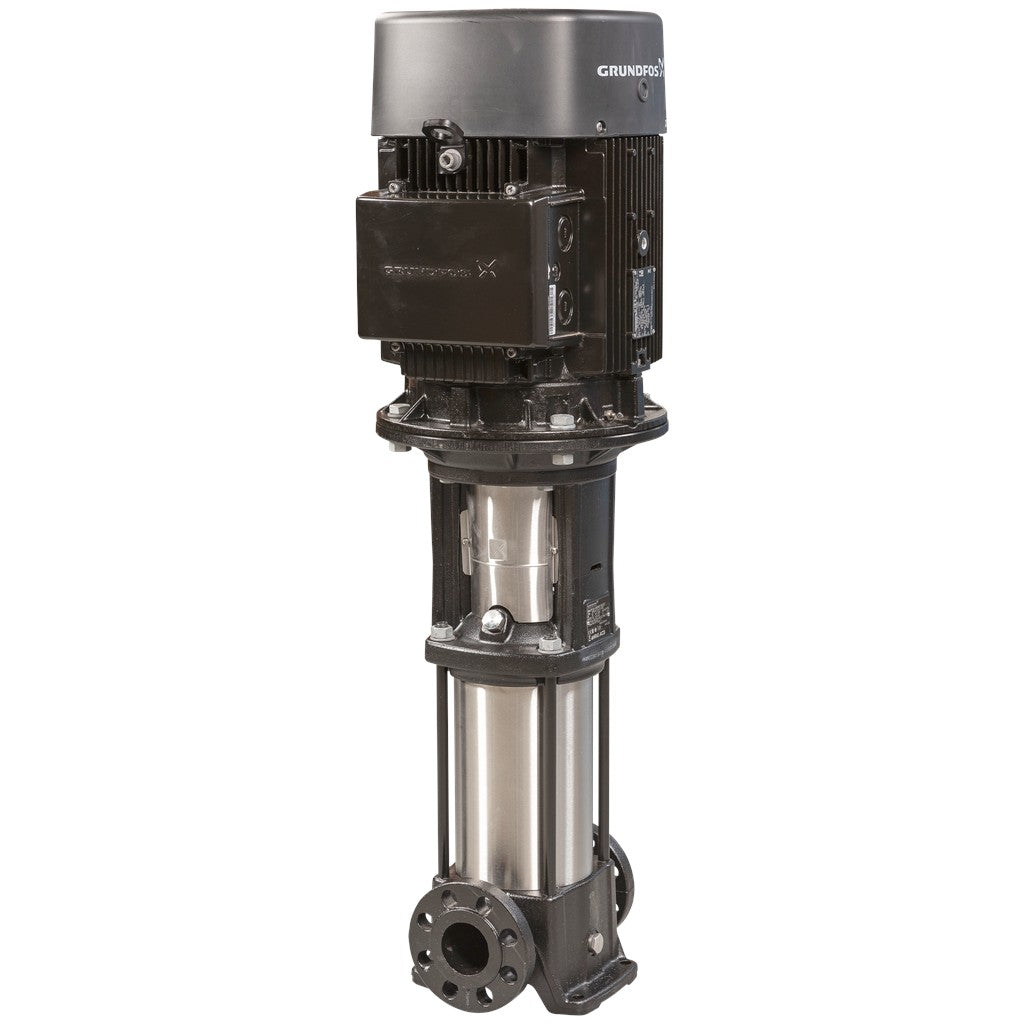

• productimage

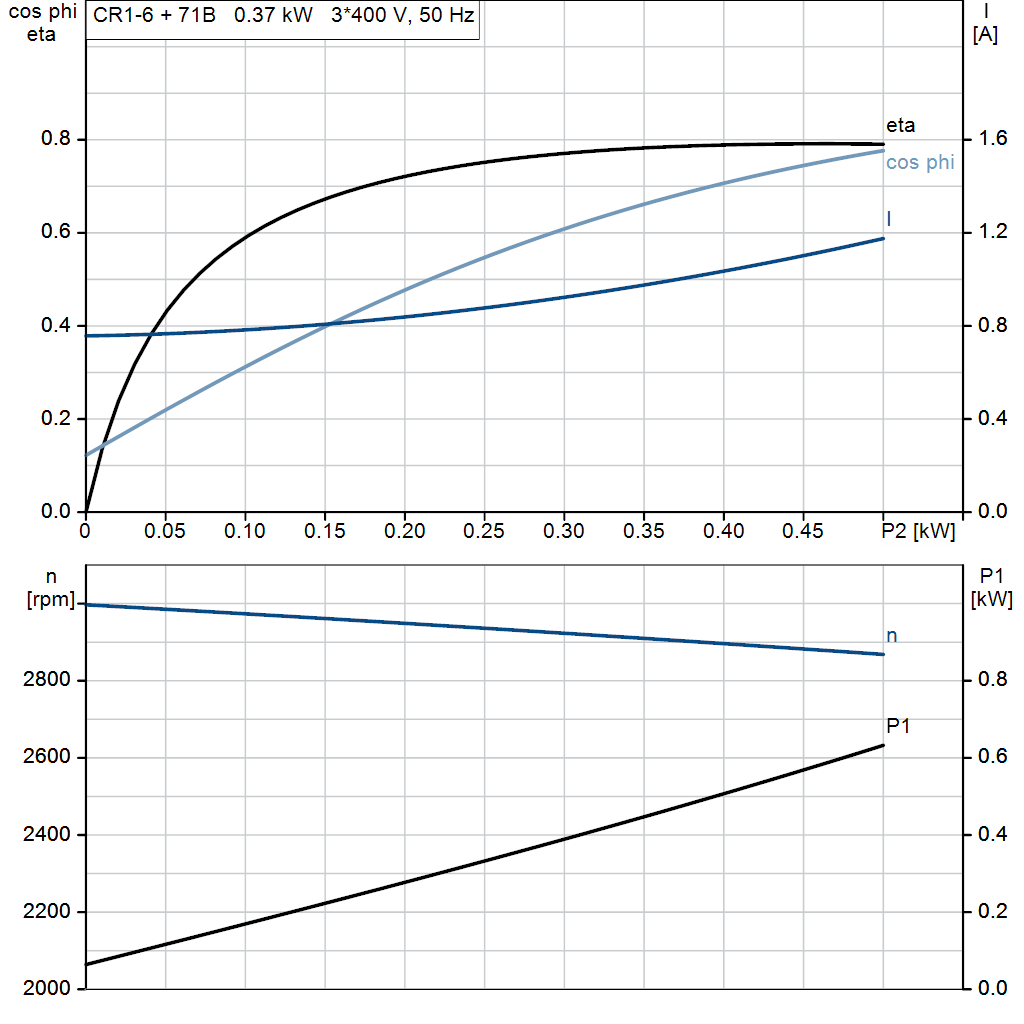

  • motorcurve

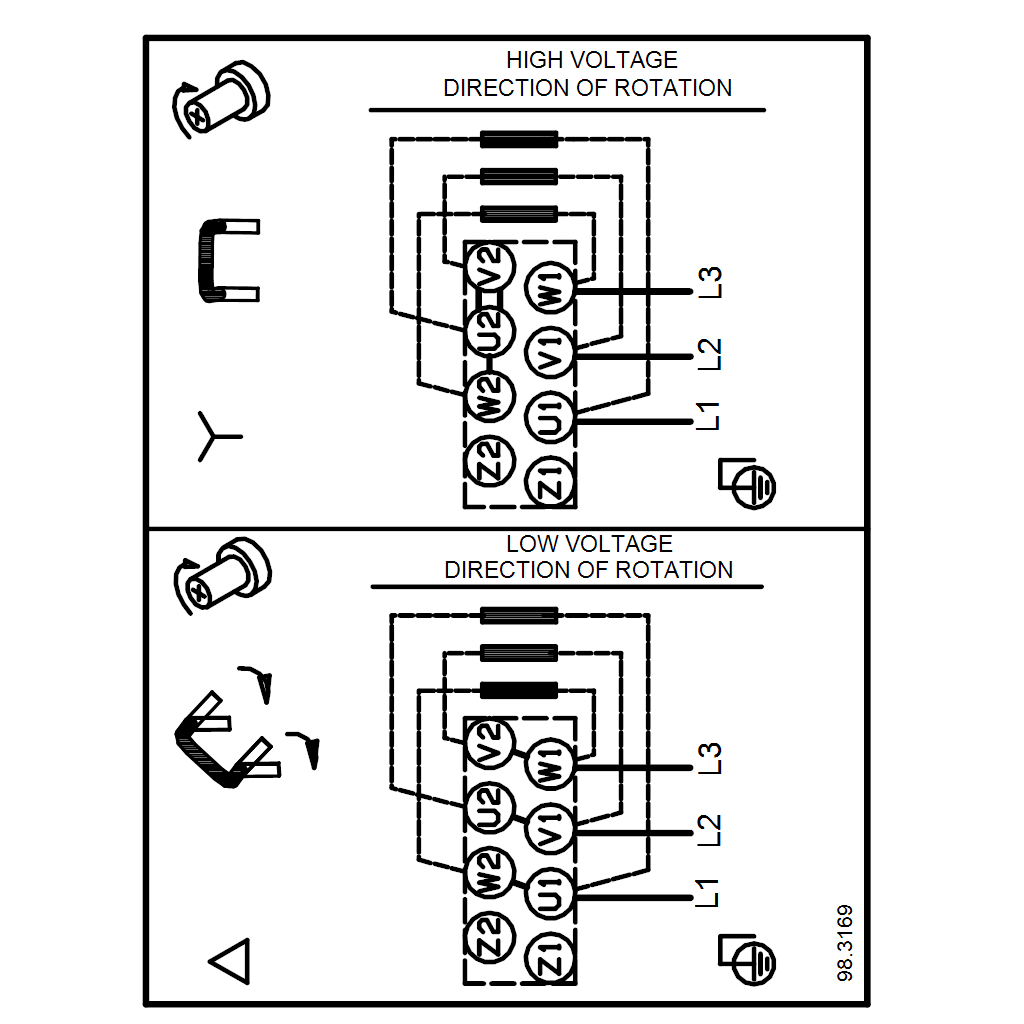

  • wiringdiagram

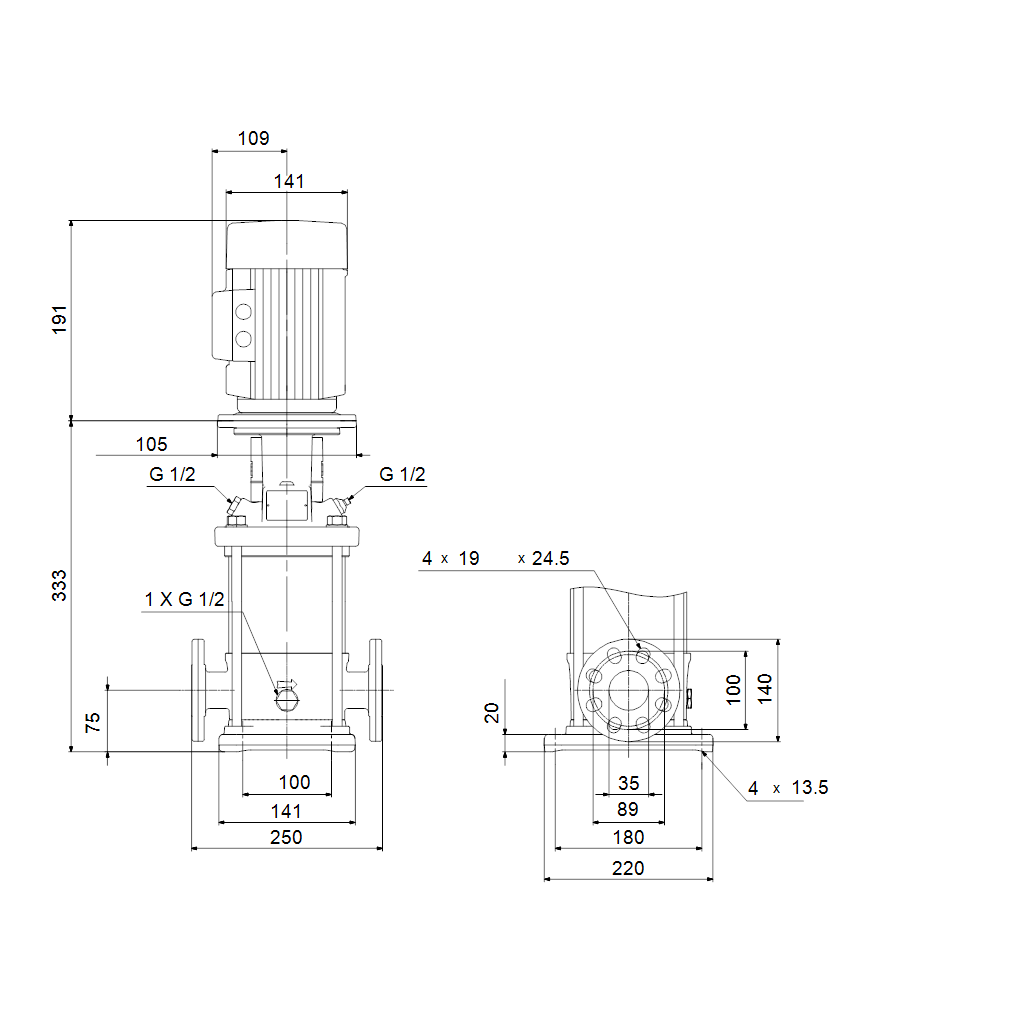

  • dimdrawingimage

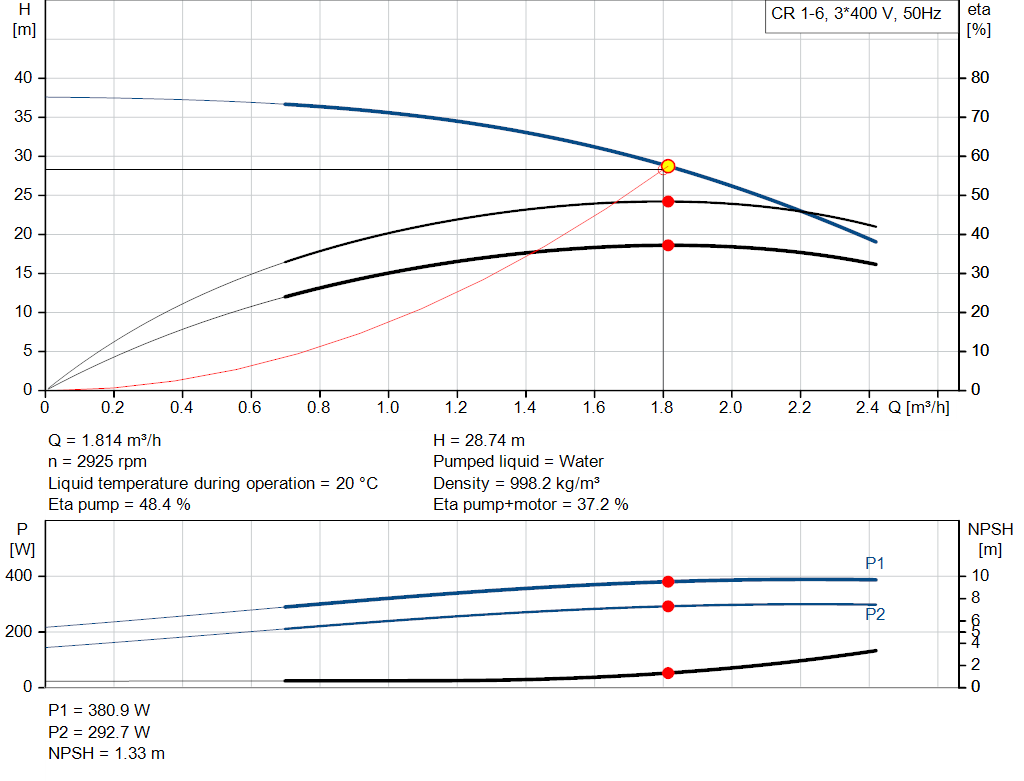

  • pumpcurve
1 5

CR 1-6 A-FGJ-A-V-HQQV [93391661]

CR 1-6 A-FGJ-A-V-HQQV [93391661]

Grundfos
€1.258,21 EUR
€1.877,92 EUR €1.258,21 EUR
Aanbieding
Belastingen inbegrepen. Verzendkosten worden berekend bij de checkout.
Prijs (ex BTW): €1.039,84

Vertical, multistage centrifugal pump with inlet and outlet ports on same the level (inline). The pump head and base are in cast iron – all other wetted parts are in stainless steel. A cartridge shaft seal ensures high reliability, safe handling, and easy access and service. Power transmission is via a rigid split coupling. Pipe connection is via combined DIN-ANSI-JIS flanges. The pump is fitted with a 3-phase, fan-cooled asynchronous motor.

Specs Table

Vloeistof:
Te verpompen medium:Water
Bereik vloeistoftemperatuur:-20 .. 90 °C
Medium temperatuur tijdens bedrijf:20 °C
Dichtheid:998.2 kg/m³
Technisch:
Toerental waarop de pompgegevens zijn gebaseerd:2873 omw/min
Nominaal debiet:1.8 m³/u
Nominale opvoerhoogte:28.3 m
Plaatsing:Verticaal
Asafdichting arrangement:Enkel
Primaire asafdichting:HQQV
Code voor asafdichting:HQQV
Goedkeuringen:CE,EAC,UKCA,SEPRO
Drinkwater keurmerk:WRAS
Curve tolerantie:ISO9906:2012 3B
Materialen:
Pomphuis:Gietijzer
 EN 1561 EN-GJL-200
 ASTM A48-25B
Waaier:Roestvast staal
 EN 1.4301
 AISI 304
Lager:SIC
Installatie:
Maximum omgevingstemperatuur:60 °C
Maximale bedrijfsdruk:25 bar
Max. druk bij toegestane temp:25 bar / 90 °C
 25 bar / -20 °C
Type aansluiting:DIN / ANSI / JIS
Maat van de zuigaansluiting:DN 25/32
 1 1/4 inch
Maat van de persaansluiting:DN 25/32
 1 1/4 inch
Druktrap voor leidingaansluiting:PN 25
Druktrap van de zuigaansluiting:250 lb
Flensmaat van de motor:FT85
Elektrische gegevens:
Motor standaard:IEC
Motortype:71B
Nominaal vermogen - P2:0.37 kW
Vermogen (P2) benodigd voor pomp:0.37 kW
Netfrequentie:50 Hz
Nominale spanning:3 x 220-230D/380-400Y V
Nominaalstroom:1.78/1.04 A
Startstroom:660-700 %
Cos phi - vermogensfactor:0.73-0.68
Nominaal toerental:2900 omw/min
IE efficiëntieklasse:IE4
Motorrendement bij nominale belasting:78.1 %
Motor efficientie bij 3/4 vermogen:78.6-76.3 %
Motor efficientie bij half vermogen:74.3-70.8 %
Pooltal:2
Dichtheidsklasse (IEC 34-5):55 Dust/Jetting
Isolatie klasse (IEC 85):F
Motor Nr.:93296451
Regeling:
Frequency converter:NONE
Overige:
Positie Klemmenkast:6
Minimale Efficiëntie Index, MEI ≥:0.70
Netto gewicht:24.5 kg
Bruto gewicht:27.2 kg
Transportvolume:0.063 m³
