CME 3-5 A-R-I-V-AQQV V-A-D-N [99380637]

Name: CME 3-5 A-R-I-V-AQQV V-A-D-N [99380637]
Brand: Grundfos
SKU: 99380637
Price: 3129.30 EUR
Availability: InStock

CME 3-5 A-R-I-V-AQQV V-A-D-N [99380637]

Grundfos

€3.129,30 EUR

~~€4.670,60 EUR~~ €3.129,30 EUR

Aanbieding

Belastingen inbegrepen. Verzendkosten worden berekend bij de checkout.

Prijs (ex BTW): €2.586,20

Aantal

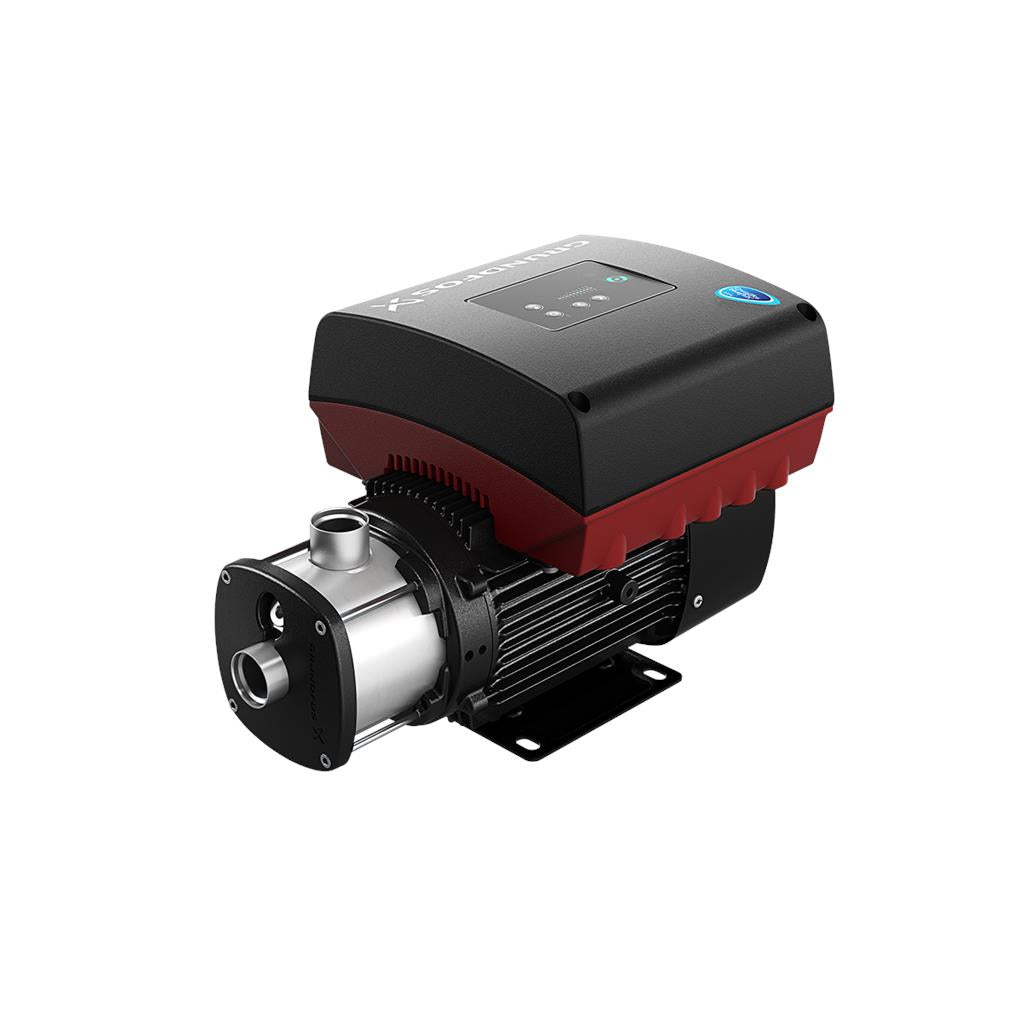

Compacte, betrouwbare, horizontale meertraps centrifugaal pomp met axiale zuigpoort en radiale perspoort. Pompmaterialen in contact met de vloeistof zijn uitgerust in roestvaststaal. De mechanische asafdichting is een speciaal ontworpen, niet-gebalanceerde O-ring afdichting. Aansluiting van het leidingwerk via inwendige Whitworth pijp schroefdraad, Rp (ISO 7/1). De pomp is uitgerust met een 3-fase, ventilatorgekoelde synchrone motor met permanente magneet. De motorefficiëncy wordt aangeduid als IE5, overeenkomstig IEC 60034-30-2. De motor omvat een frequentieregelaar en PI-regelaar in de motorklemmenkast. Hierdoor is een continu variabele regeling van het motortoerental mogelijk, hetgeen aanpassing van de prestaties op een bepaalde vereiste mogelijk maakt. Een bedieningspaneel op de motorklemmenkast maakt de instelling mogelijk van het gewenste setpoint alsmede het instellen van de pomp op "Min." of "Max." bedrijf of op "Stop". De Grundfos Eye-indicator op het bedieningspaneel biedt een visuele indicatie van de pompstatus:

"Ingeschakeld": Motor loopt (roterende groene indicator is aan) of loopt niet (groene indicator is continu aan)
"Waarschuwing": Motor loopt nog (roterende gele indicator is aan) of is gestopt (gele indicator is continu aan)
"Alarm": Motor is gestopt (knipperende rode indicator is aan).

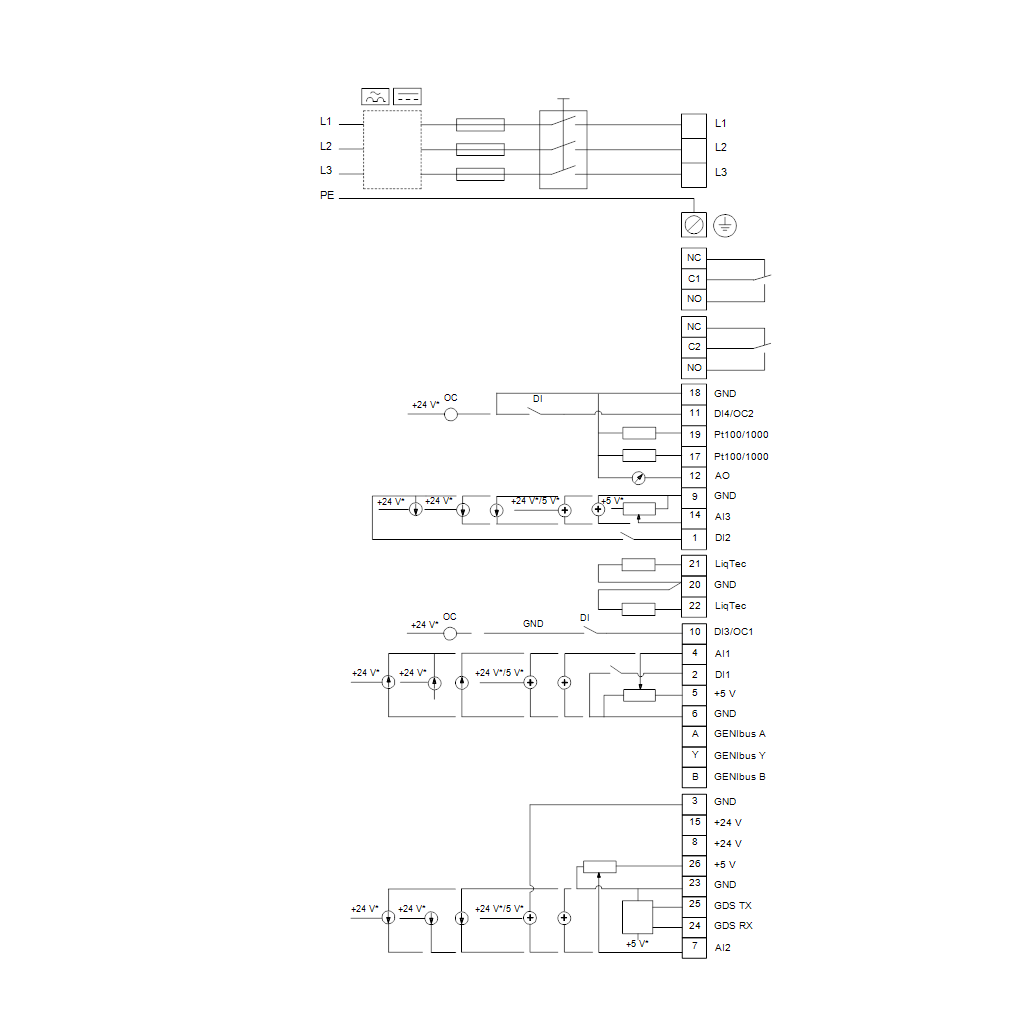

Communicatie met de pomp is mogelijk via Grundfos GO Remote (accessoire). Met de afstandsbediening is verdere instelling mogelijk en tevens het uitlezen van een aantal parameters zoals "Actuele waarde", "Toerental", "Vermogen" en totaal "Opgenomen vermogen". De klemmenbox bevat aansluitklemmen voor de volgende aansluitingen:

één vaste digitale ingang
twee analoge ingangen, 0(4)-20 mA, 0-5 V, 0-10 V, 0,5 - 3,5 V
5 V voedingsspanning naar potentiometer en sensor
één configureerbare digitale ingang of open-collector uitgang
Grundfos Digital Sensor ingang en uitgang
24 V voedingsspanning voor sensoren
twee signaalrelaisuitgangen (potentiaalvrije contacten)
GENIbus aansluiting
interface voor Grundfos CIM fieldbus-module.

Specs Table

Regeling:
Frequency converter:	Geïntegreerd
Vloeistof:
Te verpompen medium:	Water
Bereik vloeistoftemperatuur:	-20 .. 90 °C
Medium temperatuur tijdens bedrijf:	20 °C
Dichtheid:	998.2 kg/m³
Technisch:

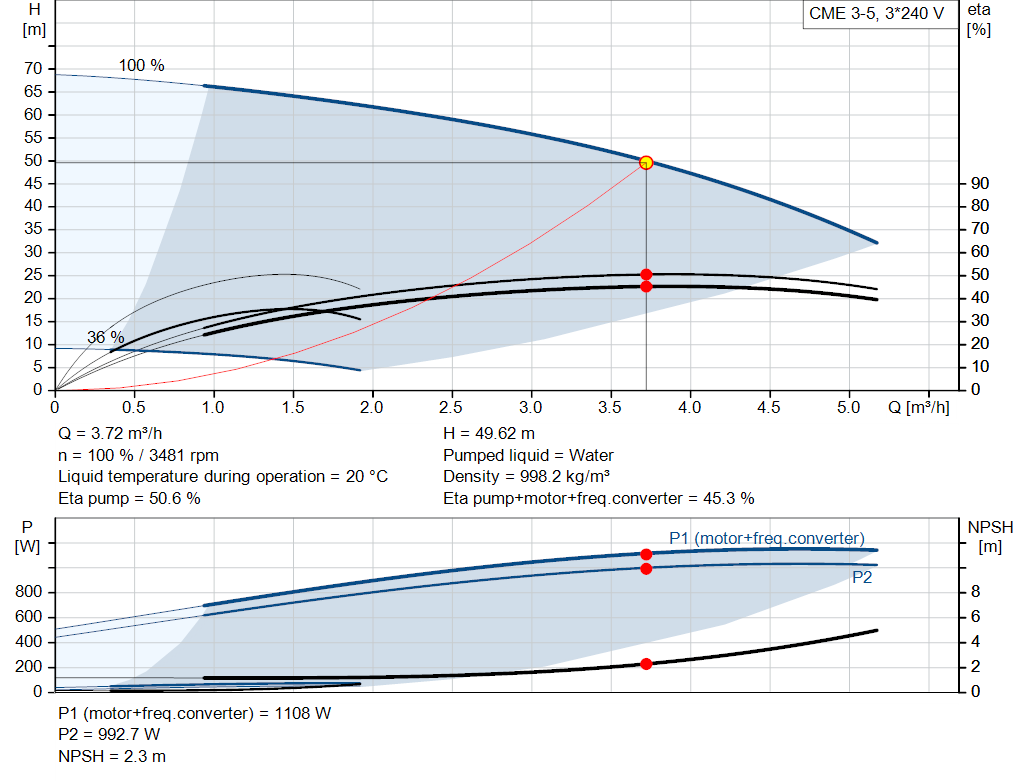

Toerental waarop de pompgegevens zijn gebaseerd:	3480 omw/min
Nominaal debiet:	3.72 m³/u
Nominale opvoerhoogte:	49.62 m
Primaire asafdichting:	AQQV
Code voor asafdichting:	AQQV
Goedkeuringen:	CE,EAC,CURUS,UKCA
Drinkwater keurmerk:	WRAS,ACS,NSF61,UBA
Curve tolerantie:	ISO9906:2012 3B
Materialen:
Pomphuis:	Roestvast staal
Pomp behuizing:	EN 1.4301
Pomphuis:	AISI 304
Waaier:	Roestvast staal
	EN 1.4301
	AISI 304
Installatie:
Bereik van omgevingstemperatuur:	-20 .. 55 °C
Maximale bedrijfsdruk:	16 bar
Max. druk bij toegestane temp:	16 bar / 90 °C
Type aansluiting:	Rp
Maat van de zuigaansluiting:	1 inch
Maat van de persaansluiting:	1 inch
Positie perszijde:	12

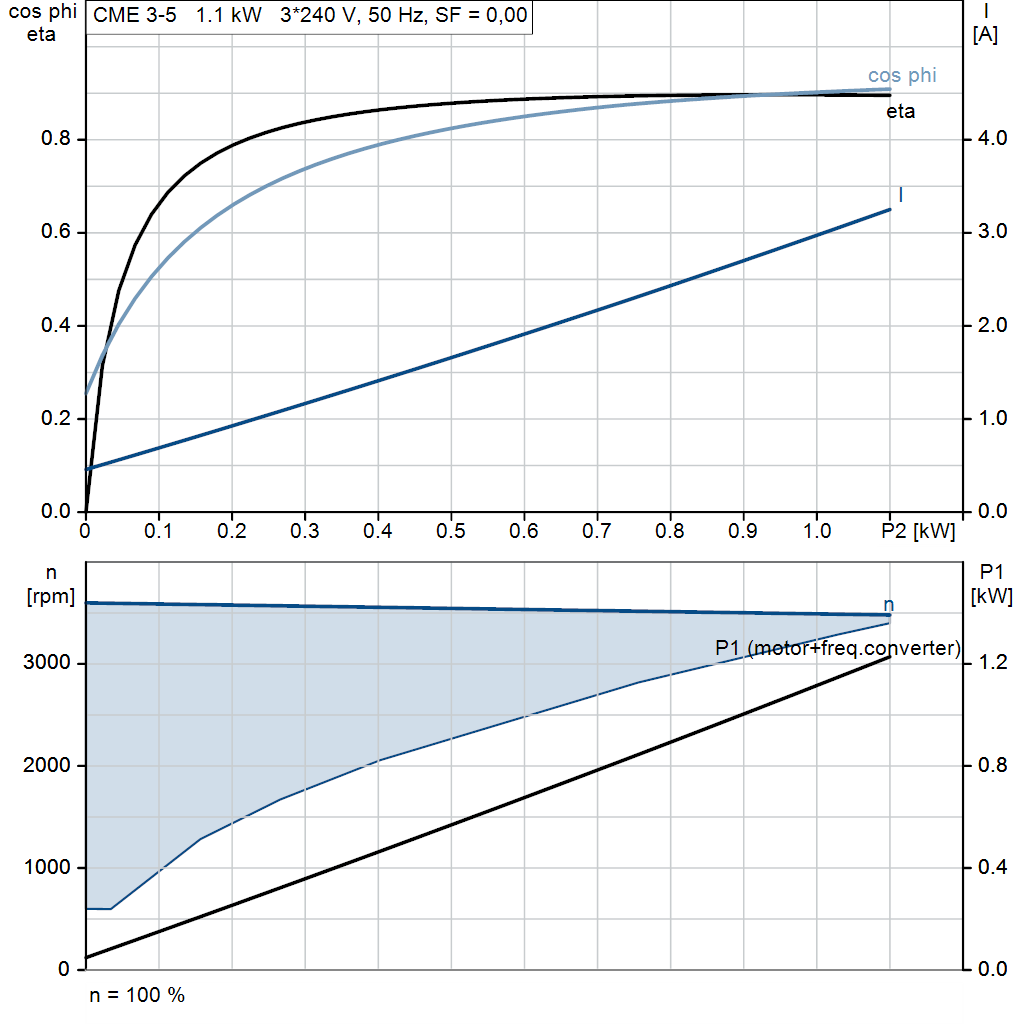

Elektrische gegevens:
Motor standaard:	IEC
Afmetingen frame:	80B
Nominaal vermogen - P2:	1.1 kW
Netfrequentie:	50 / 60 Hz
Geschikt voor 50/60 Hz:	Y
Nominale spanning:	3 x 200-240 V
Service factor:	0.00
Nominale stroom:	4-3.4 A
Nominale snelheid:	3400 - 4000 omw/min
Dichtheidsklasse (IEC 34-5):	IP55
Isolatie klasse (IEC 85):	F
Overige:
Positie Klemmenkast:	12
Minimale Efficiëntie Index, MEI ≥:	0.7
Netto gewicht:	20.7 kg
Bruto gewicht:	22.6 kg
