CME 3-5 A-R-A-V-AQQV U-A-D-N [98394998]

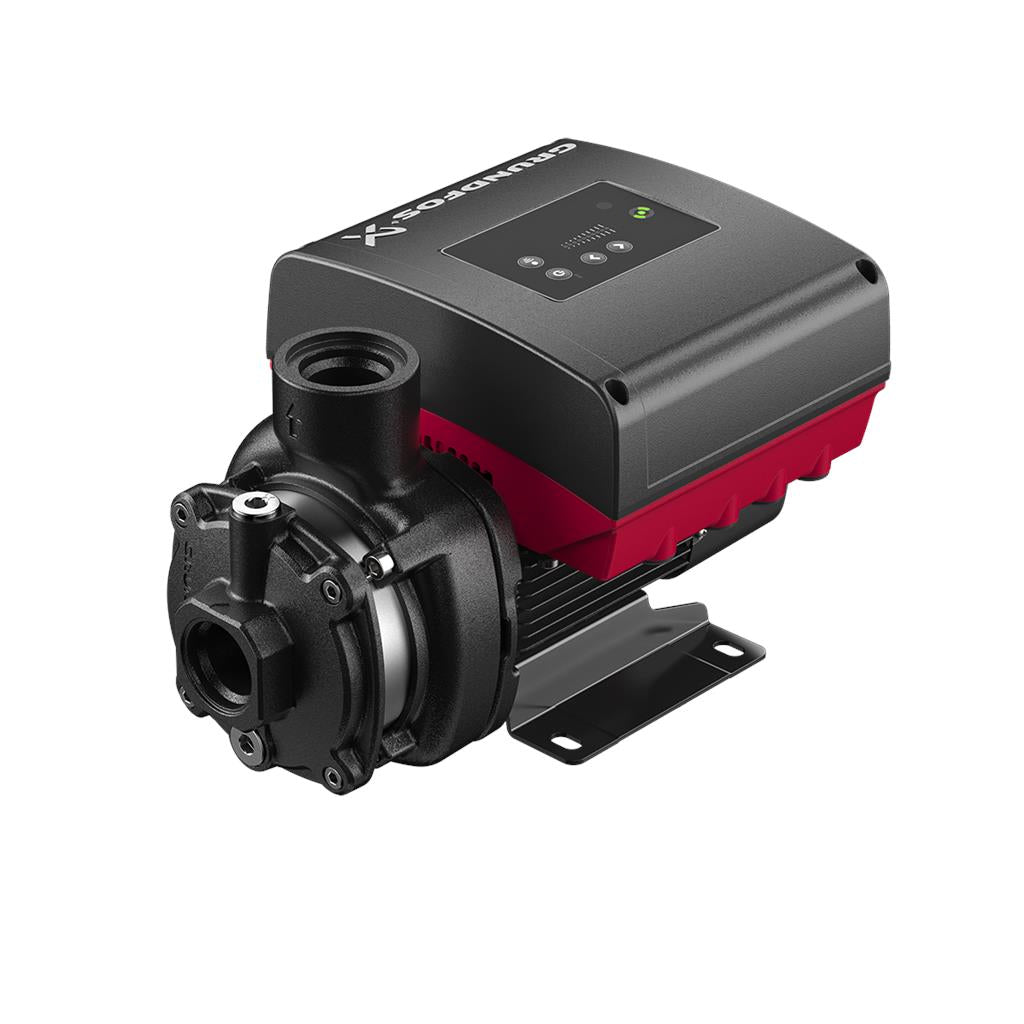

Compacte, betrouwbare, horizontale meertraps centrifugaal pomp met axiale zuigpoort en radiale perspoort. De as, waaiers en kamers zijn vervaardigd uit roestvaststaal. De zuig- en perscomponenten zijn vervaardigd uit gietijzer. De mechanische asafdichting is een speciaal ontworpen, niet-gebalanceerde O-ring afdichting. Aansluiting van het leidingwerk via inwendige Whitworth pijp schroefdraad, Rp (ISO 7/1). De pomp is uitgerust met een 1-fase, ventilatorgekoelde synchrone motor met permanente magneet. De motorefficiëncy wordt aangeduid als IE5, overeenkomstig IEC 60034-30-2. De motor omvat een frequentieregelaar en PI-regelaar in de motorklemmenkast. Hierdoor is een continu variabele regeling van het motortoerental mogelijk, hetgeen aanpassing van de prestaties op een bepaalde vereiste mogelijk maakt. Een bedieningspaneel op de motorklemmenkast maakt de instelling mogelijk van het gewenste setpoint alsmede het instellen van de pomp op "Min." of "Max." bedrijf of op "Stop". De Grundfos Eye-indicator op het bedieningspaneel biedt een visuele indicatie van de pompstatus:

"Ingeschakeld": Motor loopt (roterende groene indicator is aan) of loopt niet (groene indicator is continu aan) "Waarschuwing": Motor loopt nog (roterende gele indicator is aan) of is gestopt (gele indicator is continu aan) "Alarm": Motor is gestopt (knipperende rode indicator is aan).

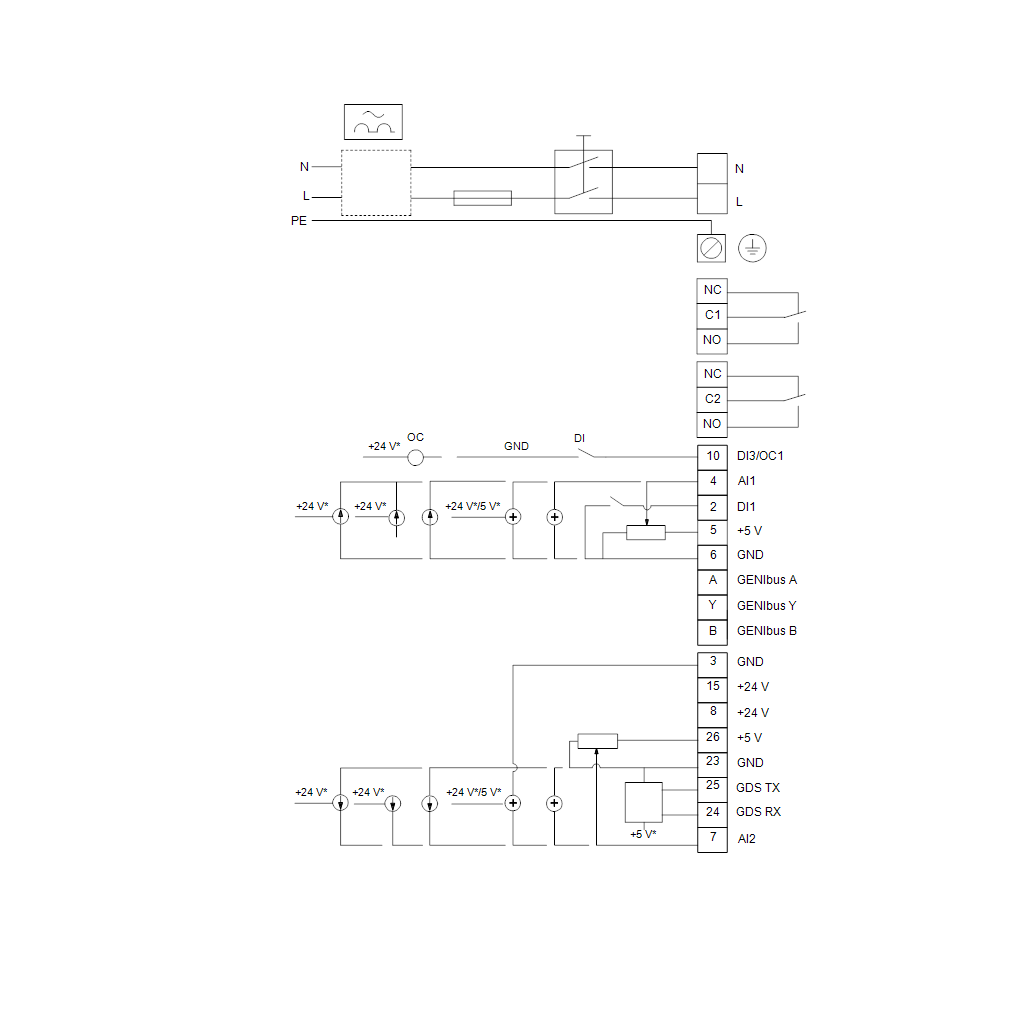

Communicatie met de pomp is mogelijk via Grundfos GO Remote (accessoire). Met de afstandsbediening is verdere instelling mogelijk en tevens het uitlezen van een aantal parameters zoals "Actuele waarde", "Toerental", "Vermogen" en totaal "Opgenomen vermogen". De klemmenbox bevat aansluitklemmen voor de volgende aansluitingen:

één vaste digitale ingang twee analoge ingangen, 0(4)-20 mA, 0-5 V, 0-10 V, 0,5 - 3,5 V 5 V voedingsspanning naar potentiometer en sensor één configureerbare digitale ingang of open-collector uitgang Grundfos Digital Sensor ingang en uitgang 24 V voedingsspanning voor sensoren twee signaalrelaisuitgangen (potentiaalvrije contacten) GENIbus aansluiting interface voor Grundfos CIM fieldbus-module.
